Werkstoff:
Grundkörper Aluminium.
Welle Edelstahl.
Schnecke Stahl.
Ausführung:
Grundkörper hartbeschichtet.
Bestellbeispiel:
nlm 34007-1
Hinweis:
Die Winkelelemente drehbar können werkzeuglos auf die Basis-Schnellspannhalter, Grundplatten oder Positioniertische montiert und mit allen Produkten mit Schnellspannaufnahme kombiniert und verbunden werden.

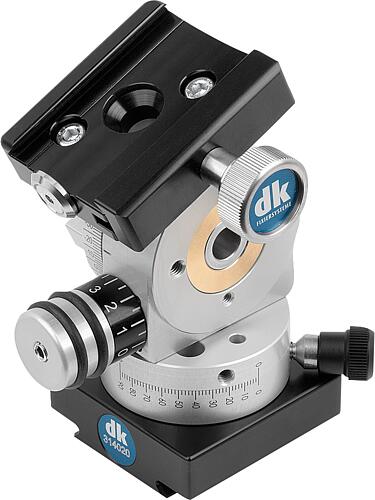

Der Schnellspannhalter ist dreh- und schwenkbar. Der Schwenkbereich ist zwischen +90° und -55°. Das Schwenken ist mittels eines Schneckengetriebes möglich. Der Drehbereich beträgt 360° stufenlos bzw. erfolgt alle 90° mit Rastung. Die Fixierung erfolgt mit einer Rändelschraube.
Die Winkeleinstellung ist bis auf 2° genau skaliert.
Auf Anfrage:
Drehung mittels Getriebe.
Zubehör:
Grundplatten 34031.
Positioniertische 34031-05.
Basis-Schnellspannhalter 33227-05.
Basis-Schnellspannhalter 34006.
Basis-Schnellspannhalter 34021.
Kreuztische 34031-10.
Schnellspannhalter mit Winkelelement 33227-10.
Schnellspannhalter drehbar 34007-02.
Präzisionsschraubstöcke 33225-5003511.
Präzisions-Zentrischspanner 34010.
Adapter 33225-20.
Präzisions-Dreibackenfutter 34011.
Adapter 33226-05.
Nadelauflagen 33227.
Kleinteilespanner 34012.
Magnetprismen 34013.
Prismen mit Federspanner / Niederhalter 34013-05.
Prismen 34013-10.
