SPANNKUGEL F. WERKSTÜCK-STABILISATOR, MIT KALOTTE GR.25 D1=M10X12,2, FORM:A, STAHL, D=25,4

Werkstoff:

Stahl.

Ausführung:

Zylinderschraube DIN EN ISO 4762 Festigkeitsklasse 8.8 schwarz.
Spannkugel blank.

Hinweis:

Die Spannkugeln verbinden das Werkstück mit dem Werkstück-Stabilisator flexibel. Große Freiheitsgrade am Werkstück werden durch die Spannkugeln ermöglicht.

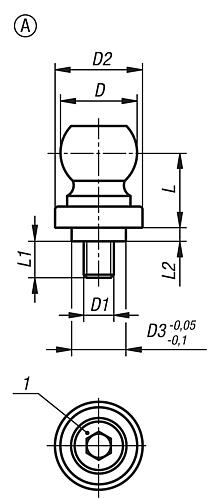

Zeichnungshinweis:

1) Zylinderschraube DIN EN ISO 4762, M10

MaterialGrundkörperStahl

BenennungSpannkugel

Ausführung 1für Werkstück-Stabilisator

D25,4

EDE Kurztext KIPPSpannkugel-K1193.125

FormA

D1M10

L25

Ausführung 2mit Kalotte

D229

D318

Größe25

L112,2

L24,5

89,52€

Zzgl. 19% MwSt.

zzgl. Versand

Zeichnungen & Datenblatt

SPANNKUGEL F. WERKSTÜCK-STABILISATOR, MIT KALOTTE GR.25 D1=M10X12,2, FORM:A, STAHL, D=25,4

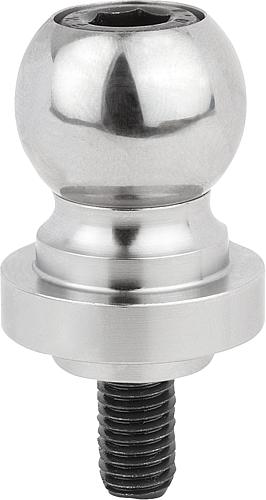

SPANNKUGEL F. WERKSTÜCK-STABILISATOR, MIT KALOTTE GR.25 D1=M10X12,2, FORM:A, STAHL, D=25,4 – Bild 2

SPANNKUGEL F. WERKSTÜCK-STABILISATOR, MIT KALOTTE GR.25 D1=M10X12,2, FORM:A, STAHL, D=25,4 – Bild 3

Datenblatt PDF
