Bestellbeispiel:
nlm 32500-01
Hinweis:

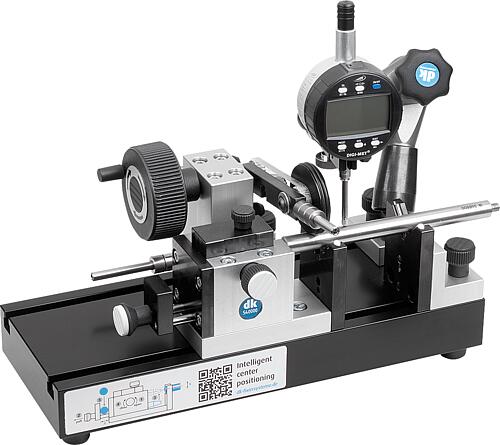

Prüfgerät geeignet für Konzentrizität-, Schlag- und Rechtwinkligkeitsmessungen.
Durch die robuste Gestaltung ist das Rundlauf-Prüfgerät in der Werkstatt sowie im Messraum einsetzbar. Einfache Platzierung der Messwerkstücke durch abhebbare Andrückrolle. Über den leichtgängigen Schlitten und das bewegliche Messstativ kann die Messuhr beliebig positioniert werden.
Mittels des Anschlagbocks kann die Anschlagspitze perfekt und einfach ausgerichtet werden (exakt in der Mitte des Prüflings), damit sich nicht unpräzise abgedrehte Stirnflächen wegen der Riefen beim Drehen durch Vibrationen negativ auf das Messergebnis auswirken.
Prüflinge liegen nicht auf angetriebener Welle auf, sondern auf festen Prismen und der Prüfling wird durch das Antriebsrad direkt angetrieben. Dadurch fällt das Thema mit der Grundtoleranz der Auflage komplett weg, da dieser komplett fest sitzt (Toleranz=0).
Lieferumfang:
Höhen- und tiefenverstellbarer Anschlag, festes & höhenverstellbares Prisma, mechanischer Rollenantrieb, Messstativ, Messuhrenhalter.
Technische Daten:
Prüfbereich von Ø 1 mm bis Ø 32 mm.
Verfahrweg des Schlittens max. 100 mm.
Einstellbare Kraft der Andrückrolle.
