Bestellbeispiel:
nlm 32506-01
Hinweis:

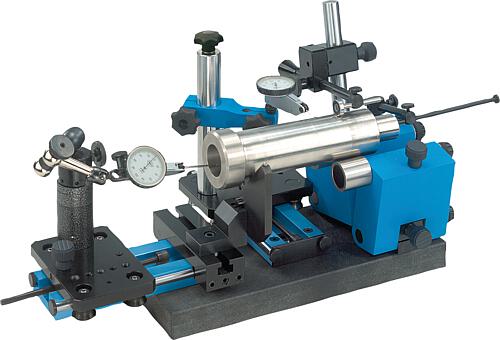

Prüfgerät geeignet für Konzentrizität-, Schlag- und Rechtwinkligkeitsmessungen.
Durch die robuste Gestaltung ist das Rundlauf-Prüfgerät, in der Werkstatt sowie im Messraum einsetzbar. Einfache Platzierung der Messwerkstücke durch abhebbare Andrückrolle. Über den leichtgängigen Schlitten kann die Messuhr beliebig positioniert werden.
Technische Daten:
Prüfbereich von Ø 5 mm bis Ø 80 mm.
Messrollenabstand min. 29 mm, max. 89 mm.
Verfahrweg des Schlittens max. 100 mm.
Einstellbare Kraft der Andrückrolle.
Drehen der Messrollen über Zahnradantrieb.
Präzision der Rollen: Parallelität und Koaxialität beider Messrollen max. 2 µm.
Sockel aus Granit:
300 mm x 130 mm x 25 mm.
