Werkstoff:
Grundkörper: Zinkdruckguss.
Gleitelemente: Kunststoff POM.
Anbauteile: Stahl verzinkt.
O-Ring: EPDM.
Hinweis:

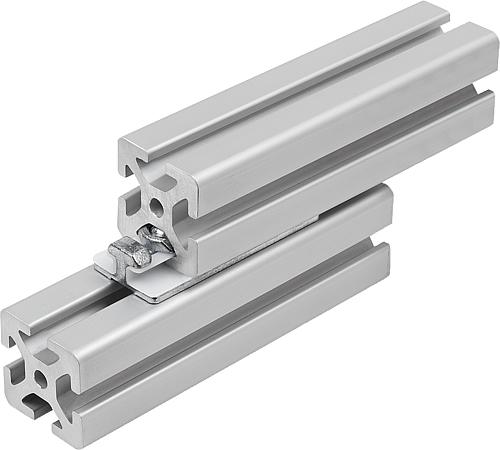

Profilgleiter aus Metall mit eingeklipsten Gleitelementen aus Kunststoff. Die Profilgleiter ermöglichen eine verschleißarme Linearbewegung von Aluminiumprofilen Typ I mit Nut 8 mm. Der Verzicht auf Schmierung macht das System äußerst schmutzunempfindlich.
Die maximal zulässige Belastung für einen Profilgleiter beträgt Fmax. = 50 N.
Gleitführungen mit mehreren Gleitschlitten müssen als Kombination aus Festlager (Form F) und Loslager (Form L) ausgeführt werden. Hierdurch werden Formtoleranzen ausgeglichen und eine leichte Beweglichkeit sichergestellt.
Form S: Set zur Anbindung beliebiger Anbauelemente.
Form L: Set zur Verwendung als Loslager.
Form F: Set zur Verwendung als Festlager.
Lieferumfang:

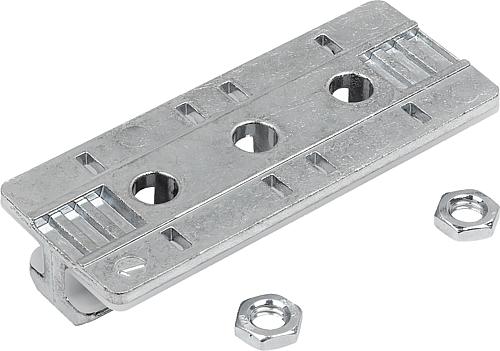

Form S: Profilgleiter mit Gleitelementen.
2 Sechskantmuttern DIN 439 B – M6.
1 Klemmhebel M6x55 mit Scheibe DIN 9021 6,4 mm und Sonder-Nutenstein Nut 8 – M6.
Form L: Profilgleiter mit Gleitelementen.
2 Linsenkopfschrauben ISO 7380 – M5x25.
2 O-Ringe DIN 3771 – 5×1,5.
2 Nutensteine, Nut 8 – M5.
1 Klemmhebel M6x55 mit Scheibe DIN 9021 6,4 mm und Sonder-Nutenstein Nut 8 – M6.
Form F: Profilgleiter mit Gleitelementen.
2 Linsenkopfschrauben ISO 7380 – M6x25.
2 O-Ringe DIN 3771 – 5×1,5.
2 Nutensteine, Nut 8 – M6.
1 Klemmhebel M6x55 mit Scheibe DIN 9021 6,4 mm und Sonder-Nutenstein Nut 8 – M6.
