Werkstoff:
Gehäuse Kunststoff.
Sichtfenster LCD-Anzeige.
Ausführung:

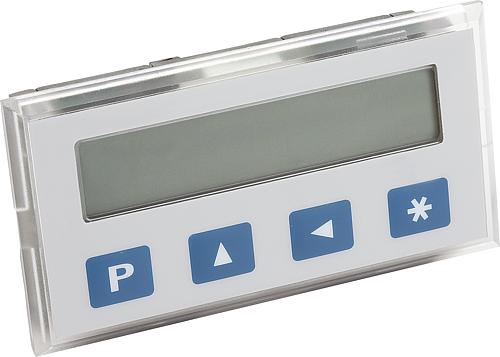

Positionsanzeige mit integriertem Batteriefach.
Sensor steckbar.
Low Power LCD.
Bestellbeispiel:
nlm 21700-01
Hinweis:
Digitale, netzunabhängige Messanzeige zur spielfreien Positioniererfassung.
Das System wird oft für Messaufgaben an Längen- und Winkelanschlägen (an Formatkreissägen, Blechstanzen, Abkantpressen,…) in Industrie und Handwerk eingesetzt.
Für den Schalttafeleinbau gelten die empfohlenen Abmessungen 67+3 x 33+0,3.
Die Winkelanzeige ist programmierbar.
Der Anzeigebereich ist ~11 mm hoch und Skalierbar von -999999 bis 999999.
Die max. Anzeigegenauigkeit beträgt dezimal bis 10 µm.
Die Positionsanzeige verfügt über einen batteriegepufferten Speicher und über eine Batterieüberwachung mit Low-Batt Symbol bei ~2,4 V.
Ein einfacher Batteriewechsel ist über das Batteriefach möglich.
Die Energieversorgung erfolgt über 2 Micro-AAA Batterien (nicht im Lieferumfang enthalten).
Temperaturbereich:
– Umgebungstemperatur 0…60 °C
– Lagertemperatur -10…70 °C
Montage:
Die Montage ist anhand der beiliegenden Benutzerinformation durchzuführen.
Funktionen:
– Kettenmaß- und Resetfunktion
– Direkteingabe des Referenz-/ Offsetwert
Zubehör:
– Magnetsensoren 21720
– Magnetbänder 21725
– Hohlwellensensoren 21730
Beachten:
Die relative Luftfeuchtigkeit darf max. 95% betragen. Eine Betauung ist nicht zulässig.
Technische Daten:
– Auflösung 0,01; 0,05; 0,1; 1 mm/ 0,001; 0,01 inch
– Systemgenauigkeit ±(0,1 + 0,01 x L) mm, L in m
– Betriebsspannung 3 V DC, verpolsicher
– Stromaufnahme ~150 µA bei 3 V DC
– Wiederholgenauigkeit ±0,01mm
– Verfahrgeschwindigkeit max. 5 m/s
– EMV EN 61000-6-2; EN 61000-6-4
– Schutzart IP 40, Gesamtgerät
– Schutzart IP 54, frontseitig

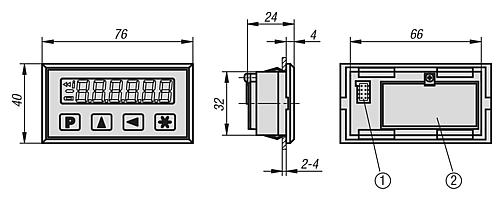

Zeichnungshinweis:
1) Sensoranschluss
2) Batteriefach
