Das Spannen erfolgt über Druckluft.
Das Entspannen erfolgt über die integrierte Feder.

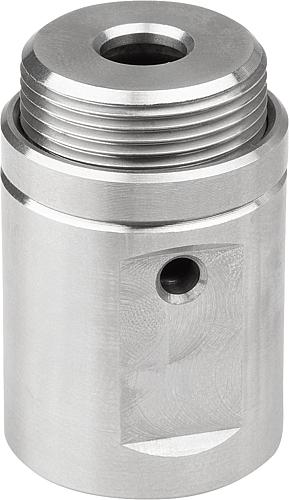

Werkstoff:
Grundkörper aus Edelstahl.
Dichtung aus NBR.
Ausführung:
Edelstahl blank.
Bestellbeispiel:
K1740.0618
Hinweis:
Einbaumaße für Plattenstärke 6 mm.
Die angegebenen Spann- und Haltekräfte beziehen sich auf einen Betriebsdruck von 0,5 Mpa.
Bei Verwendung mehrerer Positioniereinheiten sollte die Abstandstoleranz von ±0,1 mm nicht überschritten werden.
Die Wiederholgenauigkeit beträgt ± 0,2 mm.
Zubehör:
Spannbolzen K1564.

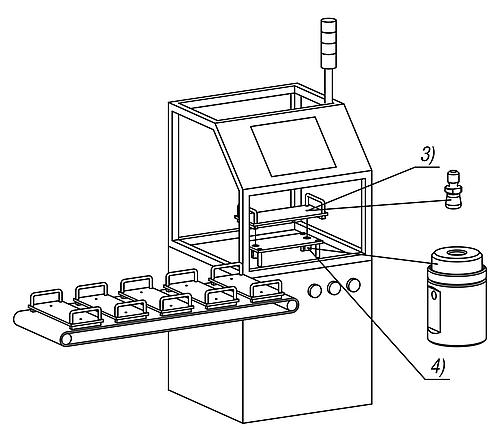

Zeichnungshinweis:
1) Luftventil (Einseitig)
2) Anschluss “Spannen”
3) Spannbolzen
4) Positionieraufnahme
