Werkstoff:
Schnellspannhalter und Schnellspannaufnahme Aluminium.
Schlittenführungen Aluminium EN AW-6082.
Ausführung:
Schnellspannhalter und Schnellspannaufnahme hartbeschichtet.
Schlittenführungen schwarz eloxiert.
Bestellbeispiel:
nlm 34031-10-050080
Hinweis:

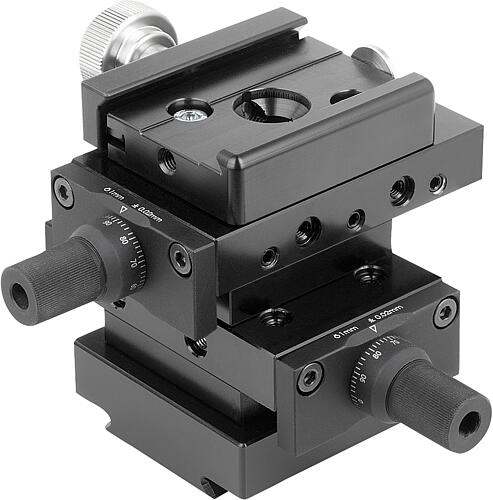

Durch einfaches verschieben in T-Nuten im Maschinentisch können die Messungen nicht exakt durchgeführt werden. Mit dem Kreuztisch ist es möglich, stufenlos in X- und Y-Richtung den Prüfling zu verstellen. Hierbei sind 2 Schwalbenschwanz-Schlittenführungen 21010-050080 mit passendem Schnellspannhalter und Schnellspannaufnahme kombiniert.
Der Prüfling kann auf dem Kreuztisch in X- und Y-Richtung linear feinverstellt werden.
Der Kreuztisch kann werkzeuglos auf der Grundplatte montiert und mit allen Produkten mit Schnellspannaufnahme kombiniert und verbunden werden.
Zubehör:
Grundplatten 34031.
Schnellspannhalter mit Winkelelement 33227-10.
Schnellspannhalter mit Winkelelement drehbar 34007.
Schnellspannhalter drehbar 34007-02.
Präzisionsschraubstöcke 33225-5003511.
Präzisions-Zentrischspanner 34010.
Präzisions-Dreibackenfutter 34011.
Adapter 33226-05.
Nadelauflagen 33227.
Kleinteilespanner 34012.
Magnetprismen 34013.
Prismen mit Federspanner / Niederhalter 34013-05.
Prismen 34013-10.
Aufspannplatten 34032.
