Werkstoff:
Grundkörper Aluminium.
Komponenten Edelstahl.
Ausführung:
Grundkörper hartbeschichtet.
Komponenten blank.
Bestellbeispiel:
nlm 34031-200230201
Hinweis:

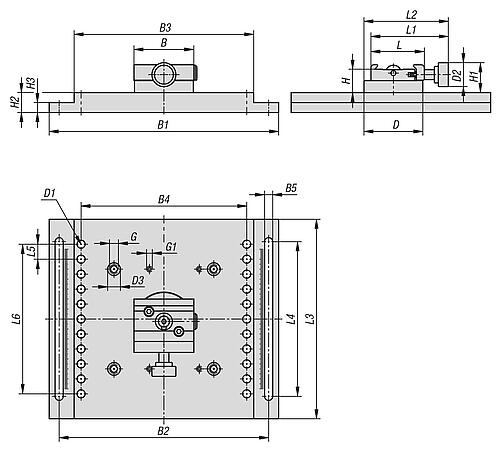

Die Grundplatte ist stufenlos in X- und Y-Richtung verstellbar. In die Bohrungen D1 können Führungsstifte eingesetzt werden, sodass diese in die T-Nut des Maschinentisches hineingreifen (Bild 1.1). Dadurch ist das exakte Verschieben entlang der Messachse möglich. Ohne Stifte kann die Grundplatte verdreht werden (Bild 1.2) und durch die Langlöcher dennoch effektiv fixiert werden. Auf Maschinentischen ohne T-Nut kann die Grundplatte durch ihr hohes Eigengewicht ebenfalls eingesetzt und beliebig verstellt und gedreht werden (Bild 1.3).
Die Grundplatte ist mit einem Schnellspannhalter versehen. Dadurch können alle Artikel mit einer Schnellspannaufnahme werkzeuglos verbaut und eingesetzt werden.
Lieferumfang:

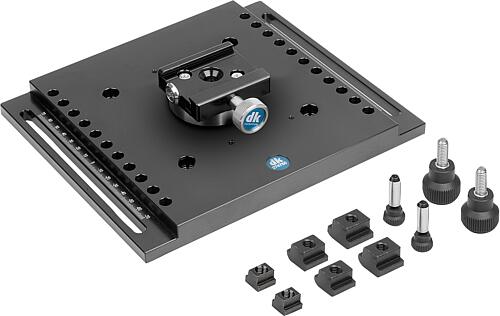

Muttern für T-Nuten DIN 508 07060-08, 07060-081 und 07060-082 (je 2 pro Artikel), sowie 2 Rändelknöpfe 06092-0208X20 und 2 Führungsstifte.
Zubehör:
Kreuztische 34031-05.
Schnellspannhalter mit Winkelelement 33227-10.
Schnellspannhalter mit Winkelelement drehbar 34007.
Schnellspannhalter drehbar 34007-02.
Präzisionsschraubstöcke 33225-5003511.
Präzisions-Zentrischspanner 34010.
Präzisions-Dreibackenfutter 34011.
Adapter 33226-05.
Nadelauflagen 33227.
Kleinteilespanner 34012.
Magnetprismen 34013.
Prismen mit Federspanner / Niederhalter 34013-05.
Prismen 34013-10.
Aufspannplatten 34032.
