Werkstoff:
Vergütungsstahl.
Ausführung:
brüniert.
Montage:

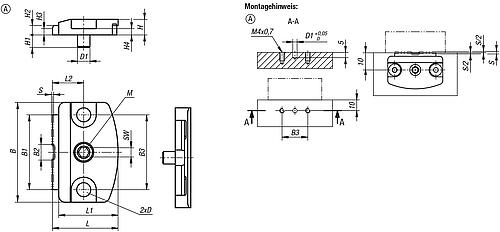

Siehe Zeichnung (Form A).
Vorteile:
– Kompaktes und flaches Design
– Schnelles und einfaches Spannen von Bauteilen

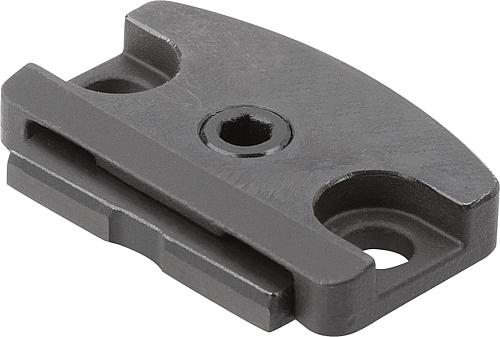

FLACHSPANNER MIT EXZENTER, FORM:A MIT ZYLINDERSTIFT, S=0,8, F=1,3, VERGÜTUNGSSTAHL SCHWARZ BRÜNIERT
MaterialGrundkörperVergütungsstahl
BenennungFlachspanner
Ausführung 1mit Exzenter
OberflächeGrundkörperbrüniert
D4,5
H5
FormA
D14
B32
FarbeGrundkörperschwarz
B124
B25
B324
Form-Typmit Zylinderstift
Anzieh-drehmomentmax. Nm2,1
