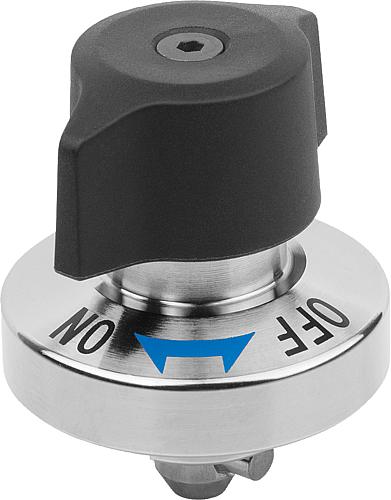

Drehspannriegel dienen zum schnellen und einfachen Wechseln und Verschließen von Vorrichtungen oder Klappen.
Das werkzeuglose Spannen verkürzt die Rüstzeit.
Werkstoff:
Gehäuse Edelstahl.
Bolzen Stahl.
Stift Edelstahl.
Drehkopf Thermoplast PA (Polyamid).
Ausführung:
Gehäuse blank.
Bolzen vernickelt.
Stift blank.
Drehkopf PA glasfaserverstärkt, schwarz.
Hinweis:
Befestigungsschrauben M2 oder M3 aus Edelstahl werden mitgeliefert.
Montagemöglichkeit 1 für Plattenstärke 6 mm.
Montagemöglichkeit 2 für Plattenstärke > 6 bis 14 mm.
Bei Überschreitung der Haltekraft entsteht ein Spalt von mehr als 0,1 mm zwischen den Platten.
Betätigungsweise:
Sicherstellen, dass der Drehkopf auf Position “OFF” steht und der Schaft eingefahren ist.
Den Drehspannriegel über die vormontierte Spannplatte schieben oder aufsetzen.
Den Drehkopf nach unten drücken und auf Position “ON” drehen.
Bei vollständiger Klemmung ist ein Klicksignal zu hören.
Zubehör:
Spannplatten K1062

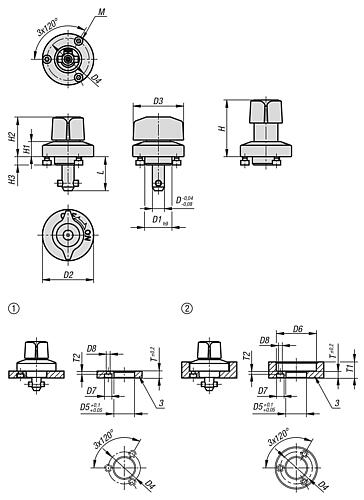

Zeichnungshinweis:
1) Montagemöglichkeit 1
2) Montagemöglichkeit 2
3) Platte
