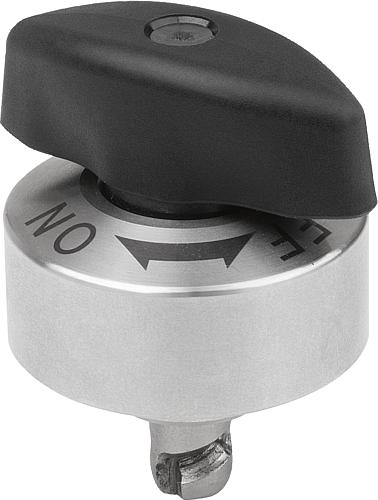

Drehspannriegel dienen zum schnellen und einfachen Wechseln und Verschließen von Vorrichtungen oder Klappen.
Das werkzeuglose Spannen verkürzt die Rüstzeit.
Werkstoff:
Gehäuse Edelstahl.
Bolzen Stahl.
Drehkopf Thermoplast PA (Polyamid).
Ausführung:
Gehäuse blank.
Bolzen vernickelt.
Drehknopf PA glasfaserverstärkt, schwarz.
Hinweis:
Befestigungsschrauben M3 aus Edelstahl werden mitgeliefert.
Montagemöglichkeit 1 für Plattenstärke 6 mm.
Montagemöglichkeit 2 für Plattenstärke > 6 bis 14 mm.
Betätigungsweise:
Sicherstellen, dass der Drehkopf auf Position “OFF” steht.
Den Drehspannriegel in die vormontierte Spannplatte setzten.
Den Drehkopf auf Position “ON” drehen.
Bei vollständiger Klemmung ist ein Klicksignal zu hören.
Zubehör:
Spannplatten K1560

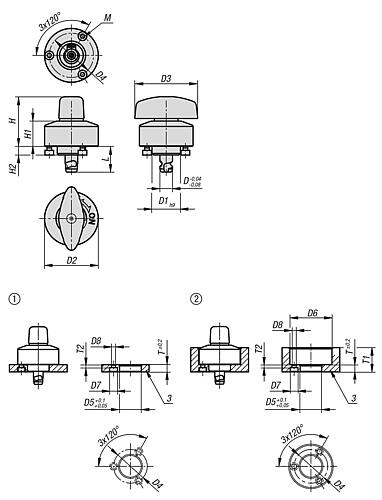

Zeichnungshinweis:
1) Platte
