Werkstoff:
Stahl.
Ausführung:
Oberfläche: hartverchromt
Bestellbeispiel:
K1488.01
Hinweis:

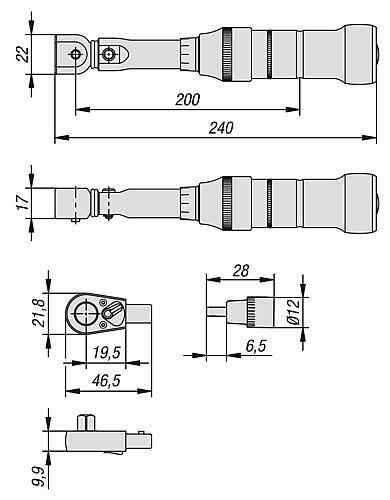

Drehmomentschlüssel 4-40 Set:
+/- 2% Auslöse-Genauigkeit vom Skalenwert (in Betätigungsrichtung)
Hochpräzise Premium-Messinstrumente – für höchste Ansprüche
Robuste und widerstandsfähige hartverchromte Stahlkonstruktionen in schlanker Bauform
Sicher: – Haptisch (Kurzwegauslösung)
– Akustisch (Knickelement)
Anwenderfreundliche Umschaltknarre.
Servicefreundlich (Knarren-Reparatur-Sätze für kundenorientierte Selbstmontage)
Integrierter Umschalthebel
Einstellen des gewünschten Drehmoment-Wertes schnell und sicher durch Drehen des Handgriffes
Drehknopf für zusätzliches Verriegeln der Einstellung
Ergonomisch geformter Griff mit Bund verringert Abrutsch- bzw. Verletzungsgefahr
Exakt feine Skalenteilung
Mit Seriennummer und Kalibrierschein
Oberfläche: hartverchromt
DIN EN ISO 6789-2:2017, Vierkant nach DIN 3120, ISO 1174-1
Einsteck-Umschaltknarre Details:
20 Zähne, max. 40Nm
Abtrieb 6,3 = 1/4 Zoll
Vierkant nach DIN 3120, ISO 1174-1
Gesenkgeschmiedet
Oberfläche verchromt
Hinweis für Einsteck-Umschaltknarre:
Durch schnelles Umstecken der Einsteck-Umschaltknarre im Drehmomentschlüssel, kann die Genauigkeit von 2% in beiden Richtungen gewährleistet werden.
Schraubendreher-Steckschlüsseleinsatz:
Oberfläche TiN
DIN 7422
Vierkant 1/4 Zoll
passend zu Umschaltknarre
Empfehlung:
Jährliche Überprüfungsintervalle von Drehmoment-Schlüsseln, wobei die Obergrenze bei 5.000 Lastwechseln liegt.
Lieferumfang:
Set bestehend aus:
Drehmomentschlüssel
Einsteck-Umschaltknarre
Schraubendreher-Einsatz SW4
Schraubendreher-Einsatz SW6
Schraubendreher-Einsatz SW8
Funktionsprinzip:
Funktionsweise Drehmoment-Schlüssel-Griffe
Zum Entriegeln Griff ca. 8 mm nach hinten ziehen.
Griff bis zum gewünschten Drehmoment weiterdrehen.
Danach Griff ein kleines Stück zurückdrehen zum Verriegeln.
Passend für:
5-Achs-Modul-Spannsystem 80
5-Achs-Modul-Spannsystem 50
5-Achs-Modul-Spannsystem 138
