Werkstoff:
Vergütungsstahl.
Ausführung:
Grundkörper oxidiert.
Funktionsflächen gehärtet und geschliffen.
Hinweis:

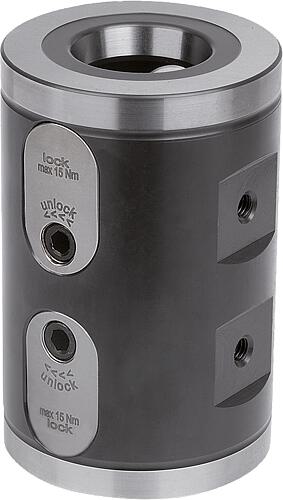

Die UNILOCK 5-Achs-Basismodule sind adaptierbar direkt auf Maschinentische mit Lochrastersystem oder Maschinentische in T-Nutenausführung, sowie auf Rasterpaletten mit Rasterabstand 40/50 mm Systemgröße M12. Passend zu UNILOCK Nullpunkt-Spannsystem mit UNILOCK Spannbolzen. Mit einem entsprechenden Adapterspannbolzen kann auch auf die gängigen Nullpunkt-Spannsysteme direkt aufgebaut werden.
Das Basismodul ohne Fuß eignet sich besonders für platzsparende Aufspannungen.
Mit den UNILOCK Spannbolzen in Verbindung mit den Befestigungsschrauben M10, M12, M16 sind folgende Haltekräfte möglich:
– Haltekraft (M10) 35.000 N
– Haltekraft (M12) 50.000 N
– Haltekraft (M16) 75.000 N
Haltekraft mit Zylinderschraube DIN EN ISO 4762 -12.9
Spannbolzen dürfen nur in Verbindung mit einer montierten Wechseleinheit im Spannmodul gespannt werden.
