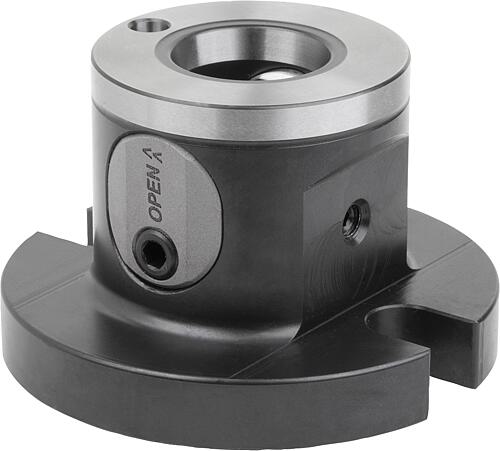

Werkstoff:
Vergütungsstahl.
Ausführung:
Grundkörper oxidiert.
Funktionsflächen gehärtet und geschliffen.
Bestellbeispiel:
nlm 42215-12050601
Hinweis:

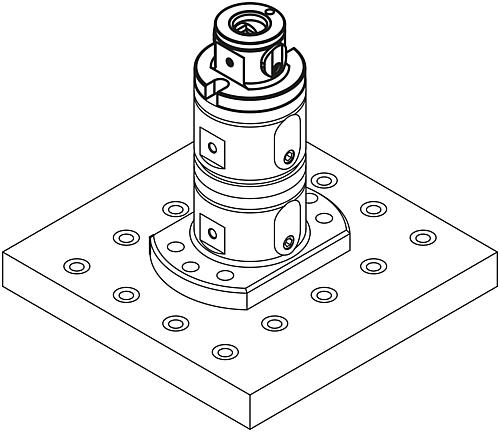

Die UNILOCK 5-Achs-Basismodule, Systemgröße 50, sind direkt adaptierbar auf Maschinentische mit Lochrastersystem oder Maschinentische in T-Nutenausführung, sowie auf Rasterpaletten. Zusätzlich kann das Basismodul Systemgröße 50 mit der Systemgröße 80 kombiniert werden. Kleinere Werkstücke können einfach mit dem Modulspannsystem gespannt werden.
Passend zu UNILOCK Nullpunkt-Spannsystem mit UNILOCK Spannbolzen D=18 mm.
Mit einem entsprechenden Spannbolzen kann auch auf die gängigen Nullpunkt-Spannsysteme direkt aufgebaut werden.
Mit den UNILOCK Spannbolzen in Verbindung mit den Befestigungsschrauben M8,M10 sind folgende Haltekräfte möglich:
– Haltekraft (M8) 15.000 N
– Haltekraft (M10) 25.000 N
Haltekraft mit Zylinderschraube DIN EN ISO 4762 -12.9.
Spannbolzen dürfen nur in Verbindung mit einer montierten Wechseleinheit im Spannmodul gespannt werden.
