Werkstoff:
Vergütungsstahl.
Ausführung:
Grundkörper oxidiert.
Funktionsflächen gehärtet und geschliffen.
Bestellbeispiel:
nlm 42216-000750
Hinweis:

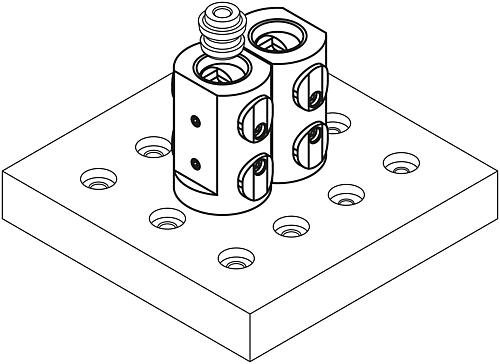

Die UNILOCK 5-Achs-Basismodule Doppelspannung sind direkt adaptierbar auf die Maschinentische mit Lochrastersystem oder Maschinentische in T-Nutenausführung, sowie auf Rasterpaletten.
Durch die schmale Ausführung des Basismoduls können Sie in Rasterabständen ab 40 mm befestigt werden.
Mit den UNILOCK Spannbolzen in Verbindung mit den Befestigungsschrauben M8,M10 sind folgende Haltekräfte möglich:
– Haltekraft (M8) 15.000 N
– Haltekraft (M10) 25.000 N
Haltekraft mit Zylinderschraube DIN EN ISO 4762 -12.9
Spannbolzen dürfen nur in Verbindung mit einer montierten Wechseleinheit im Spannmodul gespannt werden.
