Werkstoff:
Vergütungsstahl.
Ausführung:
Spannelement gehärtet, brüniert und geschliffen.
Bestellbeispiel:
K1390.40075
Hinweis:

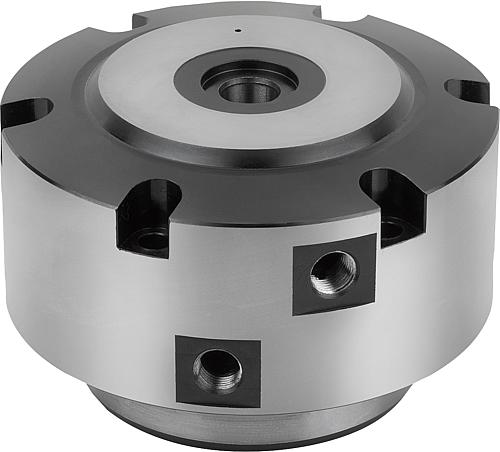

Zugspanner pneumatisch werden zum Spannen von Werkstücken und Vorrichtungen eingesetzt.
Die Spannbolzen werden mit dem Werkstück oder der Vorrichtung verschraubt.
Spannvorgang:
Öffnen des Spannelementes durch Anlegen der Druckluft an Anschluss “öffnen”.
Schließen des Spannelementes (Spannvorgang) durch Anlegen der Druckluft an Anschluss “schließen”.
Der 3. Anschluss (D5) dient zum Ausblasen und Reinigen der Auflagefläche. Zusätzlich kann eine Abfrage durchgeführt werden ob das Werkstück auf der Auflagefläche aufliegt. Des Weiteren lässt sich das Werkstück nach dem Öffnen-Vorgang leichter vom Spannelement abheben.
Das System kann auch als Nullpunktspannsystem verwendet werden.
Die Spannkraft bezieht sich auf 0,5 MPa.
Zubehör:
K1391 Spannschrauben für Zugspanner pneumatisch.
