Werkstoff:
Grundkörper Aluminium.
Backen Stahl.
Ausführung:
Grundkörper hartbeschichtet.
Backen oberflächengehärtet und präzisionsgeschliffen.
Bestellbeispiel:
nlm 34010-500351
Hinweis:
Der Präzisions-Zentrischspanner ist eine flexible Lösung, Werkstücke einfach und schnell für das Vermessen auf Messmaschinen zu positionieren und fixieren. Die Klemmung ist über die abgesetzten Backen oder über die in die Backen steckbaren Stifte möglich. Damit können auch Werkstücke mit Innenbohrungen geklemmt werden.
Der Präzisions-Zentrischspanner kann mit allen (Basis-) Schnellspannhaltern zu einem Schnellwechselsystem verbunden werden. Somit können die Zentrischspanner schnell und effektiv auf verschiedenen Schnellspannhaltern montiert werden.

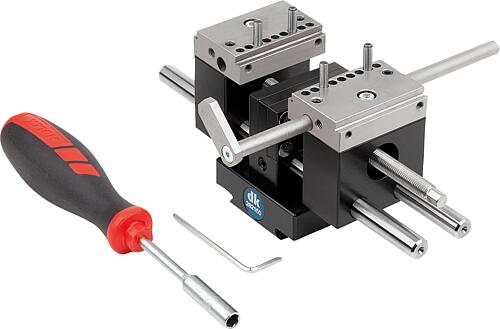

Lieferumfang:
Verstellbarer Längenanschlag, 4 Zylinderstifte DIN 6325 4X20 und Bedienwerkzeug.
Zubehör:
Zubehör 33225.
Grundplatten 34031.
Positioniertische 34031-05.
Basis-Schnellspannhalter 33227-05.
Basis-Schnellspannhalter 34006.
Basis-Schnellspannhalter 34021.
Kreuztische 34031-10.
Schnellspannhalter mit Winkelelement 33227-10.
Schnellspannhalter mit Winkelelement drehbar 34007.
Schnellspannhalter drehbar 34007-02.

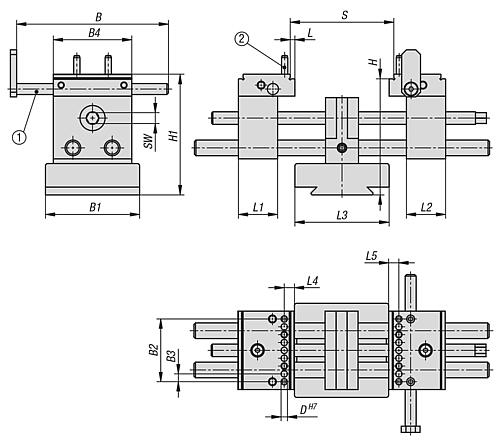

Zeichnungshinweis:
1) Verstellbarer Längenanschlag
2) Zylinderstift
