Werkstoff:
Schienen Edelstahl 1.4301.
Kugelkäfige Edelstahl 1.4301.
Kugeln Edelstahl 1.4034.
Ausführung:
Schienen blank.
Kugelkäfige blank.
Kugeln blank.
Bestellbeispiel:
K1716.0356
Bestellhinweis:
Verkauf paarweise.
Hinweis:
Bei Teleskopschienen mit Überauszug ist der Hub größer als die Einbaulänge. Rastung in geöffneter Position. Durch das Betätigen des Entriegelungshebels kann der Schubkasten problemlos herausgenommen und von der Führung getrennt werden.
Die dynamische Lastkapazität der Teleskopschienen gibt die maximale Belastbarkeit eines vertikal montierten Teleskopschienen-Paares bei Nutzung des vollen Auszugsweges an. Die angegebenen Tragkräfte wurden bei einem Schienenabstand von 400 mm ermittelt und beziehen sich auf den Maximalwert bei 10.000 Zyklen.
Bei horizontaler Montage ist die Tragkraft um 75% geringer.
Die Kopfhöhe der Befestigungsschrauben sollte eine Höhe von 2,5 mm nicht überschreiten, sonst besteht das Risiko einer Kollision mit anderen Schienenteilen.
Vorteile:
Rastung in geöffneter Position
Frontschnelltrennung

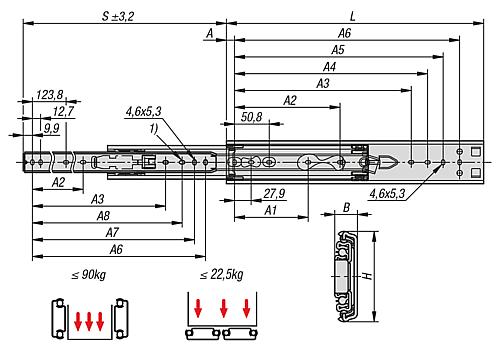

Zeichnungshinweis:
1) Montageloch bei K1716.0305 nicht vorhanden
