Werkstoff:
Kabelmantel und Gehäuse PVC.
Ausführung:
Buchse (weiblich)
Spannung: Ue 30 V
Strom: Ie 2 A
Polzahl: 8-polig oder 12-polig
Anzahl der Adern: 8 St. oder 12 ST.
Schutzart: IP 67
Griffkörper schwarz
Leitungsfarbe grau
Hinweis:
Steckverbinder mit Schraubverriegelung.
Steckverbinder umspritzt am Kabel.
Aderkennzeichnung nach Farbcode DIN 47100.
Codierung A.
Schleppkettentauglich bedingt.
Empfohlenes Anzugsdrehmoment 1,0 Nm.
Temperaturbereich:
bewegt: 0 °C bis +80 °C
fest: -25 °C bis +80 °C

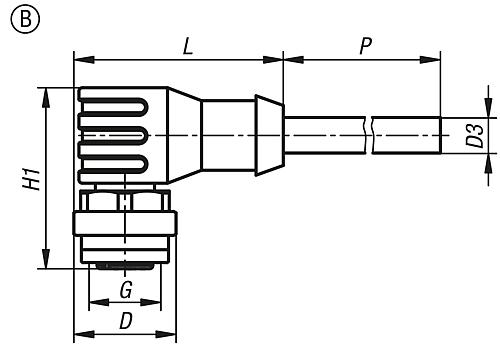

Zeichnungshinweis:

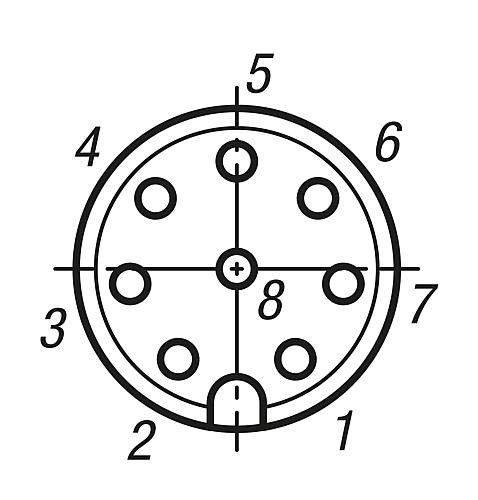

8-polig:
1) Weiß (WH)
2) Braun (BN)
3) Grün (GN)
4) Gelb (YE)
5) Grau (GY)
6) Rosa (PK)
7) Blau (BU)
8) Rot (RD)
12-polig:
1) Braun (BN)
2) Blau (BU)
3) Weiß (WH)
4) Grün (GN)
5) Rosa (PK)
6) Gelb (YE)
7) Schwarz (BK)
8) Grau (GY)
9) Rot (RD)
10) Violett (VT)
11) Grau-Rosa (GY/PK)
12) Rot-Blau (RD/BU)
