Werkstoff:
Spannsatz Edelstahl 1.4057.
Spannschrauben Edelstahl 1.4301.
Ausführung:
blank.
Bestellbeispiel:
nlm 23350-01-2028
Hinweis:

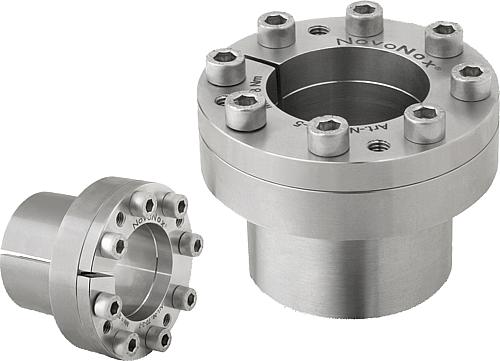

Besonders klein bauender selbstzentrierender Spannsatz ohne Axialverschiebung.
– für Wellendurchmesser 20 – 60 mm
– für mittlere Drehmomente
– für Naben mit geringer Wandstärke geeignet
– keine axiale Verschiebung
– selbstzentrierend
Montage:
Spannsatz an den Konusflächen sowie Kontaktstellen von Welle und Nabe leicht ölen. Kein MoS2 oder Fett verwenden. Spannsatz in den Nabensitz einfügen und auf die Welle schieben. Schrauben über Kreuz in mehreren Stufen auf angegebenes Anziehdrehmoment anziehen.
Demontage: Alle Schrauben entfernen und in die Abdrückgewinde des vorderen Flansches eindrehen. Schrauben über Kreuz in mehreren Stufen anziehen bis sich der Spannsatz löst.
Toleranzen:
Welle:
Empfohlen wird die Toleranz h8.
Oberflächenbeschaffenheit Rz = 16 µm.
Nabe:
Empfohlen wird die Toleranz H8.
Oberflächenbeschaffenheit Rz = 16 µm.
