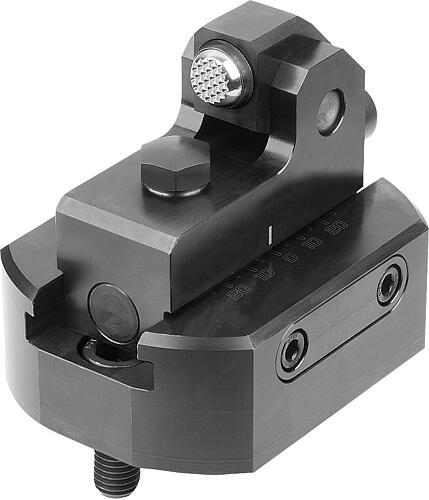

Spannelement mit Pendeleinsatz und Niederzugeffekt für die Vorbearbeitung von Direktspannungen sowie für die Rohteilbearbeitung.
Werkstoff:
Stahl.
Ausführung:
Grundkörper brüniert.
Bestellbeispiel:
nlm 04486-02-121050803
Hinweis:

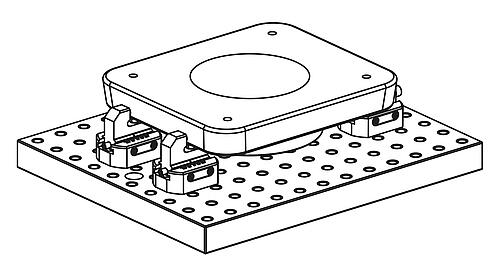

Durch den extrem stabilen Aufbau, die hohe Spannkräfte und das kompakte Design eignet sich das Spannelement mit Niederzugeffekt für die Vorbearbeitung einer Direktspannung (OP10) mit dem 5-Achs-Modul-Spannsystem sowie für die Rohteilspannung jeglicher Platten und anderer Werkstücke.
Durch die integrierten Pendelauflagen passt sich die Spannstelle der Werkstückgeometrie an. Somit können auch schräge Werkstückgeometrien schnell und sicher gespannt werden.
Verschiedene Pendelauflagenausführungen decken ein breites Einsatzgebiet ab.
Mit den beiden Systemgrößen sowie der stufenlosen Verschiebbarkeit des Spannsystems können jegliche Werkstückgrößen gespannt werden.
Durch verschiedene Positionsfüße und die Feineinstellung kann die Spannhöhe des Werkstücks flexibel eingestellt werden.
Die Schnittstelle für Rasterplatten (Rastermaß 40/50) sowie für das UNILOCK Nullpunkt-Spannsystem sind standardmäßig integriert.
Vorteile:
– Niederzugeffekt.
– Spannen von schrägen Werkstückgeometrien.
– Horizontale Verstellung.
– Verschiedene Werkstückauflagenhöhen möglich.
– Integrierte Feineinstellung für Spannhöhe.
Lieferumfang:
1 Stk. Spannelement mit Pendeleinsatz.
1 Stk. Positionsfuß 02040-2081.
Zubehör:
– Positionsfüße 02040.
– Adapterplatte für Niederzug-Spannsystem 04486-04.
– Adaptionsringe 04486-05.
Zeichnungshinweis:
1) Achtung: Verformungsgefahr!
In diesem Bereich darf keine Spannpratze angebracht werden!
Form A: Pendelauflage, glatt
Form B: Pendelauflage, mit Einsatz aus POM
Form C: Pendelauflage, mit Riffelung
Form D: Pendelauflage, mit Einsatz aus Hartmetall
