Werkstoff:
Gehäuse aus Sinterstahl.
Größe 5 aus EN-GJS-400-15.
Größe 6 aus S235JR.
Spannarm aus Stahl S235JR.
Federkörper Naturgummi.
Schraube Stahl.
Ausführung:
Stahlteile lackiert.
Schraube ISO 4762, Festigkeitsklasse 8.8, verzinkt.
Bestellbeispiel:
nlm 22281-10-1
Hinweis:
Spannelement mit integriertem Federkörper aus hochelastischem, formbeständigen Naturgummi.
Das Spannelement ergibt zusammen mit einem Kettengleitersatz, Kettenradsatz oder einer Spannrolle eine einbaufertige Spannereinheit, geeignet zur Spannung von Ketten- und Riementrieben. Für beide Spannrichtungen geeignet. Die Spannelemente sind wartungsfrei und abreisssicher.

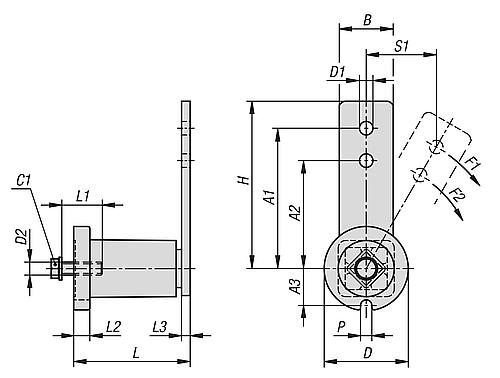

Über eine Bohrung wird das Spannelement an dem Maschinenbauteil befestigt. Falls erforderlich kann über die Positionierungskerbe “P” ein Schwerspannstift zur Drehmomentabstützung eingesetzt werden.
Temperaturbereich:
-55 °C bis +85 °C.
