Werkstoff:
Zentrierbolzen und Klemmkeile Stahl 1.0715.
Klemmring Stahl.
Ausführung:
Zentrierbolzen und Klemmring phosphatiert.
Klemmkeile brüniert.
Maßskala gelasert.
Hinweis:

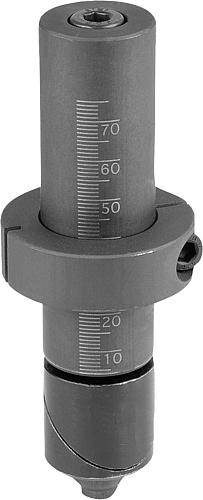

Beim Anziehen der Schraube werden die beiden Klemmkeile in der Bohrung verspannt. Über den stufenlos verstellbaren Klemmring lassen sich ein oder mehrer Anschlagelemente unterschiedlicher Dicke sicher fixieren.
Anwendung:
Die Spannbolzen eignen sich ideal, um gängige Anschlagelemente auch unterschiedlicher Materialstärken auf Lochrastertischen / Schweißtischen mit Loch-Ø 16 mm oder 28 mm zu fixieren.
Vorteile:
Stufenlos einstellbarer Spannbereich von 0-36 mm und 0-75 mm.
Unempfindlich gegenüber Durchmesser und Oberflächenqualität der Bohrung (bis H12).
Spannbereich mittels Skala leicht voreinstellbar.
Oberflächenschonende Verspannung in der Bohrung.
Niederzugeffekt auch bei dünner Materialdicke des Tisches (=8 mm oder =4 mm).
Kompatibel mit gängigen Anschlagelementen.
