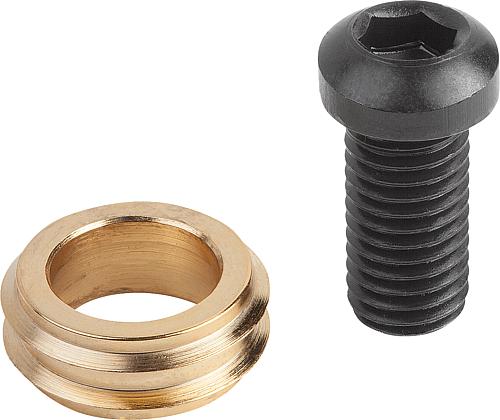

Werkstoff:
Krallenscheibe Einsatzstahl.
Exzenterschraube Vergütungsstahl.
Ausführung:
Exzenterschraube vergütet auf 10.9 und brüniert.
Krallenscheibe gehärtet und eloxiert.
Bestellbeispiel:
nlm 04434-16
Hinweis:
Die gehärtete Krallenscheibe ist für das Spannen von Rohteilen (Sägeabschnitte, Guss- und Schmiedeteile) geeignet.
Nicht zum Spannen von gehärtetem Material bei angegebenem Drehmoment ausgelegt.
Die Drehrichtung zum Spannen wird im Uhrzeigersinn empfohlen. Der Innensechskant der Schraube sollte sich nach dem Spannen rechts befinden. (Die Exzenterschraube bis zum Anschlag einschrauben, dann eine Umdrehung zurückdrehen.)

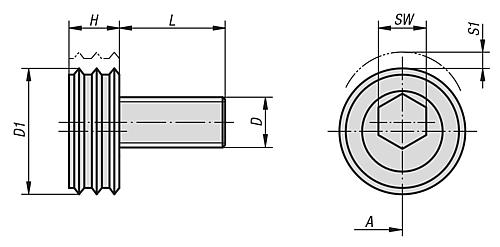

“A” = Abstand vom Werkstück zur Gewindemitte (Spannschraube).
Auf Anfrage:
Ersatzschrauben für Spann-Exzenterschrauben K1969.
Ersatzschrauben für Spann-Exzenterschrauben K1969.
Funktionsprinzip:
Spannvorgang:
1. Die Exzenterschraube bis zum Anschlag einschrauben.
2. Exzenterschraube dann eine Umdrehung zurückdrehen.
3. Werkstück einlegen.
4. Zum Spannen des Werkstücks Exzenterschraube drehen im Uhrzeigersinn.
(Der Innensechskant der Exzenterschraube sollte sich nach dem Spannen rechts befinden).
