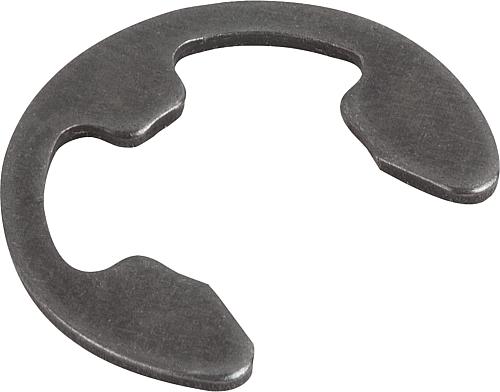

SICHERUNGSSCHEIBE FÜR WELLEN DIN6799, D1=11-15, D2=10, EDELSTAHL 1.4122 BLANK

Werkstoff:

Federstahl oder Edelstahl 1.4122.

Ausführung:

Federstahl blank.
Edelstahl blank.

Bestellbeispiel:

nlm 07332-0230

Hinweis:

Sicherungsscheiben werden in der Nut einer Welle eingesetzt. Sie sind nach DIN 6799 genormt und für kleinere Wellen gedacht.

Nennmaß = Nutdurchmesser D2

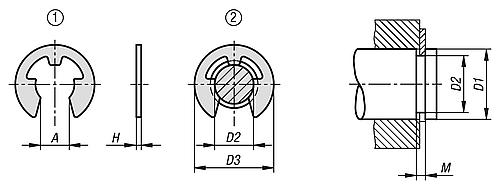

Zeichnungshinweis:

1) ungespannt
2) gespannt

MaterialGrundkörperEdelstahl

BenennungSicherungsscheibe

Ausführung 1für Wellen

OberflächeGrundkörperblank

EDE Kurztext KIPPSicherungsscheibe-07332-1001

H1,2

D111-15

BefestigungsartEinstich

D210

D320,4

a8,32

DINDIN 6799

Stahlschlüssel1.4122

ProdukttypScheibe

0,76€

Zzgl. 19% MwSt.

Zeichnungen & Datenblatt
