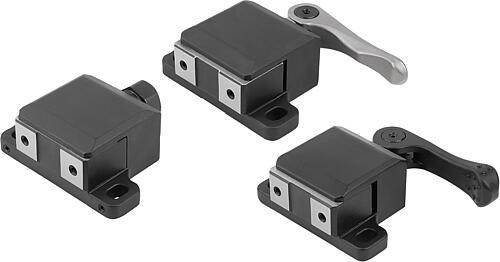

Werkstoff:
Grundkörper Vergütungsstahl.
Spannhebel Vergütungsstahl.
Ausführung:
Grundkörper brüniert.
Spannfläche geschliffen.
Spannhebel Form B brüniert.
Hinweis:

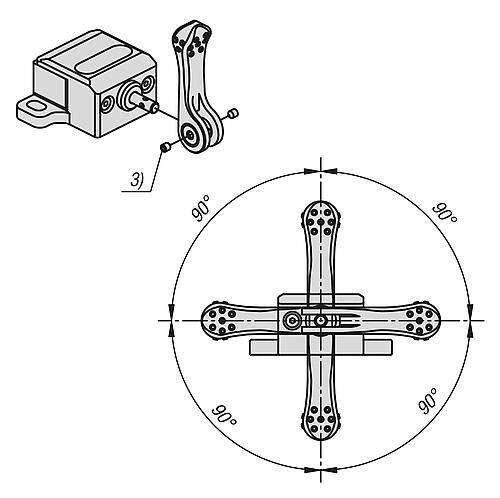

Der Spannhebel kann durch
lösen des Gewindestifts in 90° Schritten horizontal und vertikal anwenderfreundlich ausgerichtet werden.
Durch die eingearbeiteten Flächen im Spannhebel Form C kann das Werkstück mit konstanter Spannkraft gespannt werden.
Vorteile:
– Hohe Spannkräfte
– Geschliffene Spannflächen
– Niederzugkraft verhindert ein Anheben des Werkstücks

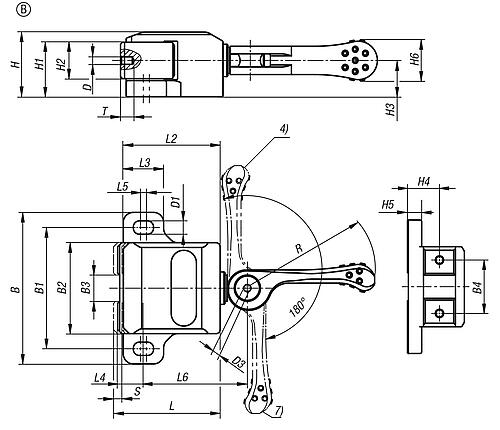

Zeichnungshinweis:
1) Stellschraube
2) Zylinderkopfschraube
3) Gewindestift
4) Position entspannt
5) Vorspannweg
6 )Startposition spannen
7) Position gespannt
