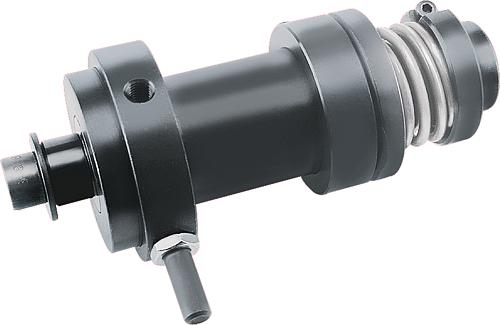

Werkstoff:
Stahl.
Ausführung:
brüniert.
Bestellbeispiel:
nlm 33110-200
Hinweis:
Messuhren siehe 32540 und 32542.
Messarme siehe 33150.
Anwendung:
Für Höhenmessungen.
Montage:
– Schwenksäule völlig demontieren.
– Führungssäule mit Scheibe und Zylinderschraube am Messtisch befestigen.
– Konus-Klemmring aufsetzen und während des Klemmvorganges auf die Auflagefläche drücken.
– Konus-Schwenkhülse einführen.
– Messarm auf der Konusschwenkhülse befestigen.
– Konus-Zentrierring auf der Konus-Schwenkhülse mit zwei Gewindestiften befestigen.
– Spannstift in die Führungssäule einsetzen.
– Konusring so auf die Führungssäule schieben, dass der Spannstift in den Schlitz am Konusring eingreift. Auf spielfreien Sitz des Konusringes achten.
– Druckfeder mit Klemmring auf Block montieren, um ein Axialspiel zu verhindern.
– Grundsätzlich gilt: Alle Laufflächen schmieren.
