Werkstoff:
GJL 250.
Ausführung:
blank, geschliffen.
Bestellbeispiel:
nlm 21030-050105
Hinweis:

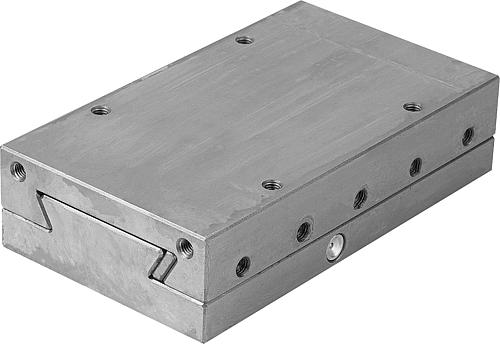

Diese präzisen Schlittenführungen werden unter anderem eingesetzt im Maschinen-, Vorrichtungs- und Messgerätebau sowie in der optischen und feinmechanischen Industrie. Anstelle der mittleren Stellschraube „N“ kann ein Klemmhebel 06460 eingesetzt werden.
Die angegebenen zulässigen Belastungswerte (F) sind für dynamische Belastung mit einer Lebensdauer von 1 Million Hüben ausgelegt.
Bei statischer Belastung ist der 10-fache Tabellenwert „F“ zulässig.
Die Drehmomentwerte gelten nur bei mittig stehendem Schlitten.
TI = Anzahl der Befestigungsbohrungen E/M im Innenteil.
TA = Anzahl der Befestigungsbohrungen E/M im Außenteil.
