Werkstoff:
Kupplungsteil Vergütungsstahl.
Klaue und Pfanne Stahl.
Mutter Vergütungsstahl.
Kontermutter (EN 24035) Stahl, Güte 8.8.
Feder Edelstahl.
Ausführung:
Kupplungsteil nitriert, schwarz.
Klaue und Pfanne vergütet und phosphatiert.
Mutter phosphatiert.
Kontermutter schwarz.
Bestellbeispiel:
nlm 23454-12
Hinweis:

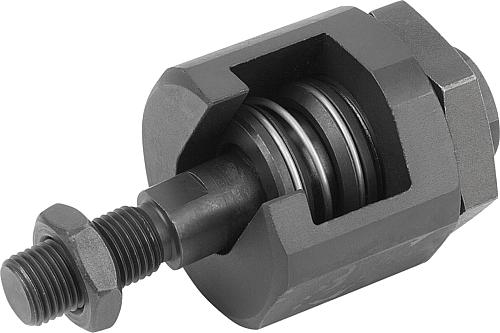

Axial spielfrei einstellbare Schnellsteckkupplungen mit Winkel- und Radialversatzausgleich für vielseitige Anwendungs- und Einsatzmöglichkeiten, z.B. bei nicht ausgerichteten Linearbewegungen. Kompakte Bauweise ohne lose Bauteile. Die Montage bzw. Demontage erfolgt mittels T-Nut, ein manuelles Nachjustieren entfällt.
Die Schnellsteckkupplung kann mit allen gängigen pneumatischen und hydraulischen Hubzylindern über das Anschlussgewinde verbunden werden.
Die Kupplung überträgt keine Drehmomente.
