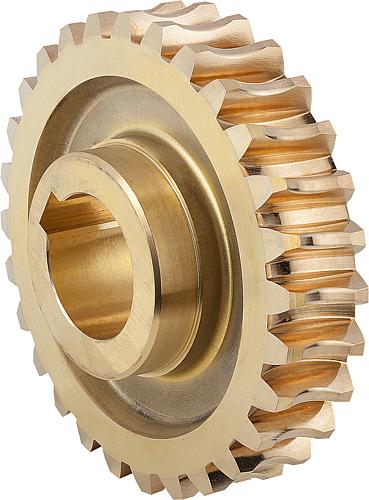

Werkstoff:
Schnecke Stahl.
Schneckenrad CuZn37Mn3Al2PbSi-S40.
Ausführung:
Schnecke rechtssteigend, einsatzgehärtet HV 620 – 700, Flanken und Bohrung geschliffen.
Bestellbeispiel:
nlm 22500-531004 Schnecke
nlm 22500-652006 Schneckenrad
Bestellhinweis:
Räder/Schnecken können nur mit dem gleichen Achsabstand und mit dem gleichen Übersetzungsverhältnis zu einem Schneckenradsatz kombiniert werden.
Hinweis:

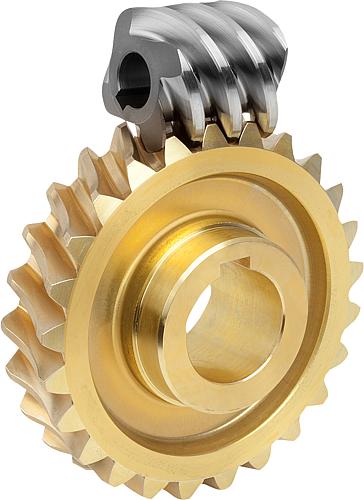

Ein Schneckenradsatz besteht aus einer Schnecke und einem Schneckenrad. Geeignet zur Herstellung von Schneckengetrieben mit einem Achswinkel von 90°. Mit einem Schneckengetriebe sind sehr große Übersetzungen ins Langsame mit nur einer Stufe realisierbar.
Die Verzahnung hat die Flankenform K. Der Eingriffswinkel beträgt 15°. Die Schneckenradsätze sind fertig gebohrt.
Bei den angegebenen Abtriebsmomenten T2 handelt es sich um zulässige Abtriebsmomente am Schneckenrad. Diese gelten für eine Eingangsdrehzahl von 2800 U/min. an der Schnecke.
Schneckenradsatz 22500-351002 / 22500-352002 ist nur mit poliertem (geglättetem) Schneckenprofil, Eingriffswinkel 20° und Rad mit Schraubenradverzahnung lieferbar.

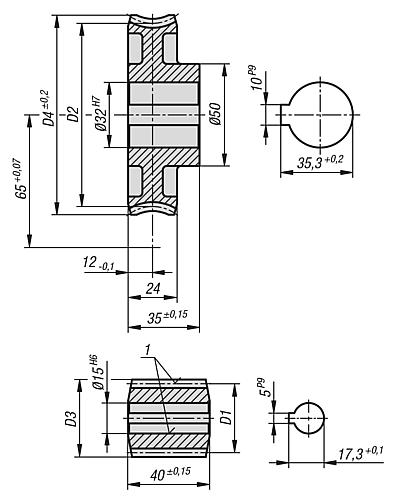

Zeichnungshinweis:
1) geschliffen
