Werkstoff:
Gehäuse Aluminium.
Schnecke Stahl, Schneckenrad Sondermessing.
Ausführung:
Gehäuse eloxiert.
Kugellager mit Gummi-Dichtscheibe RS.
Bestellbeispiel:
nlm 22700-13
Hinweis:

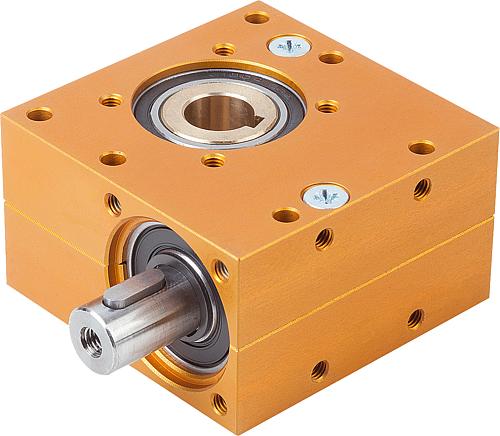

Universell einsetzbares und wartungfreies Schneckengetriebe in einer Baugröße mit Achsabstand 20 mm und 7 verschiedenen Übersetzungen. Das Gehäuse ist gegen Fettaustritt und Staubeinwirkung gekapselt. Der Schneckenradsatz ist linkssteigend. Die Drehrichtung an der Welle ist beliebig.
– leichtgängige Kraftübertragung
– einfache Schraubbefestigung
– geräuscharm
Temperaturbereich:
-20 °C bis +60 °C.
Beachten:
FR zulässige Radialkraft bei FA=0
FA zulässige Axialkraft bei FR=0
Technische Daten:
Verdrehspiel: ±1°
Einschaltdauer: 20% (bei 5 min.)
Lebensdauer: ca. 1.000 Stunden (bei voller Belastung, Drehzahl 500 1/min und Einschaltdauer 20%)
