Werkstoff:
Stahl, Achsen und Verbindungselemente anodisiertes Aluminium.
Edelstahl 1.4404, Achsen und Verbindungselemente anodisiertes Aluminium.
Ausführung:
verzinkt.
blank.
Bestellbeispiel:
K1448.442932
Hinweis:
Die Scharniere sind widerstandsfähig gegen Biegen und Torsion.
Der Öffnungswinkel ist abhängig von der Türstärke:
– max. 2 mm Materialstärke: Öffnungswinkel von 125°
– max. 8 mm Materialstärke: Öffnungswinkel von 110°
– max. 13 mm Materialstärke: Öffnungswinkel von 100°
Montage:
– Für versenkte oder aufgesetzte Montage.
– Rechts- oder linksseitig montierbar.
– Für horizontale oder vertikale Anwendungen.

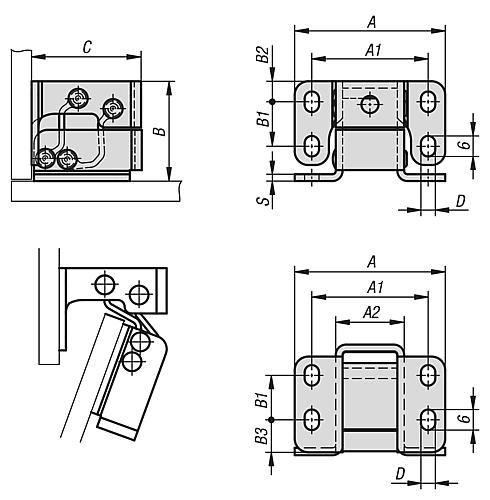

Zeichnungshinweis:

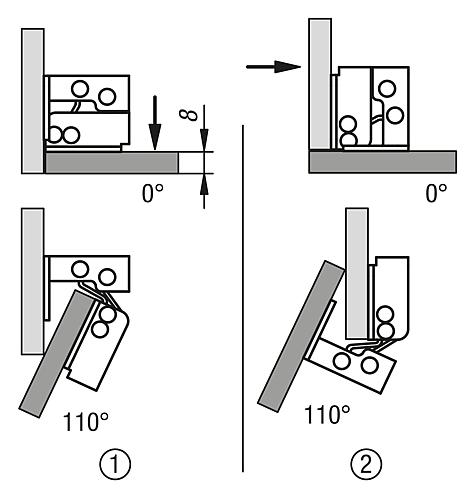

1) versenkte Montage
2) aufgesetzte Montage
