Form A ist im Ausgangszustand durch eine Feder gespannt. Durch Druckluft wird der Positionierzylinder entspannt.
Form B ist im Ausgangszustand entspannt. Durch Druckluft wird der Positionierzylinder gespannt.
Werkstoff:
Grundkörper aus Edelstahl.
Dichtung aus NBR.
Ausführung:
Edelstahl blank.

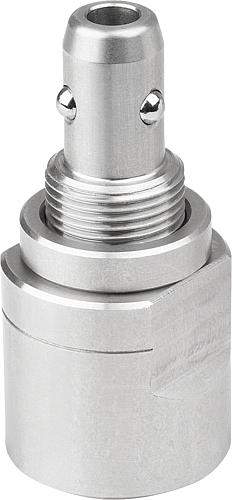

Bestellbeispiel:
K1738.10140
Bestellhinweis:
Kennzeichnung Form A durch Kennlinie.
Hinweis:
Die angegebenen Spann- und Haltekräfte beziehen sich auf einen Betriebsdruck von 0,5 MPa.
Bei Verwendung mehrerer Positioniereinheiten sollte die Abstandstoleranz von ± 0,1 mm nicht überschritten werden.
Die Wiederholgenauigkeit beträgt ± 0,2 mm.
Montage:
Einbaumaße für Plattenstärke 6 mm.
Zubehör:
K1739 Aufnahmebuchsen Edelstahl.

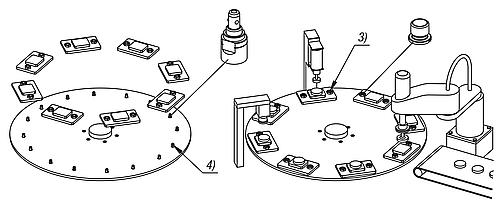

Zeichnungshinweis:
1) Kennlinie Form A
2) Pneumatikanschluss
3) Aufnahmebuchse für Positionierzylinder
4) Positionierzylinder Form A
5) Positionierzylinder Form B
