Werkstoff:
Grundkörper und Rundtisch Aluminium-Legierung, eloxiert.
Spindel Stahl, einsatzgehärtet.
Spindellagerung Gleitlager, wartungsfrei.
Positionsanzeiger Kunststoff.
Ausführung:
Radialspiel der Drehachse < 0,015 mm.
Axialspiel der Drehachse < 0,02 mm.
Wiederholgenauigkeit < 0,05°.
Spindel selbsthemmend.
Bestellbeispiel:
nlm 21161-10-08
Hinweis:
Der Verstellweg beträgt 360°, ohne Endanschlag.

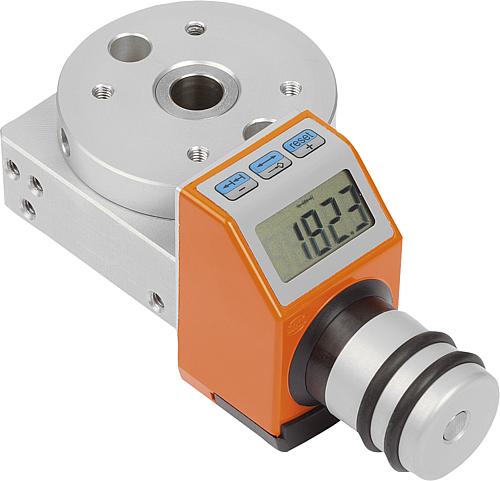

Der Positionsanzeiger zählt in 0,1° Schritten im Uhrzeigersinn. Der Drehwinkel wird direkt am großen LCD Display angezeigt. Der Rundtisch bewegt sich dabei gegen den Uhrzeigersinn. Reset-, Kettenmaß- und Offset-Einstellungen sind über Tastaturbedienung möglich.
Die Batterielebensdauer liegt bei 2 Jahren. Die Batterie lässt sich schnell und einfach auswechseln.
Die Einbaulage des Positionsanzeigers kann mittels einer Schraube in 4 Stellungen fixiert werden.
Übersetzungsverhältnis:
21161-10-08 = 50:1
21161-10-12 = 55:1
21161-10-25 = 50:1

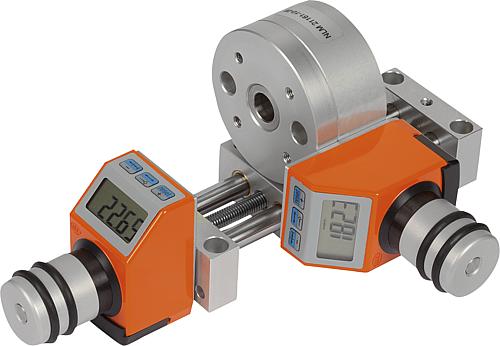

Der Positionier-Rundtisch kann im Baukastenprinzip in seiner Baugröße unkompliziert kombiniert werden.

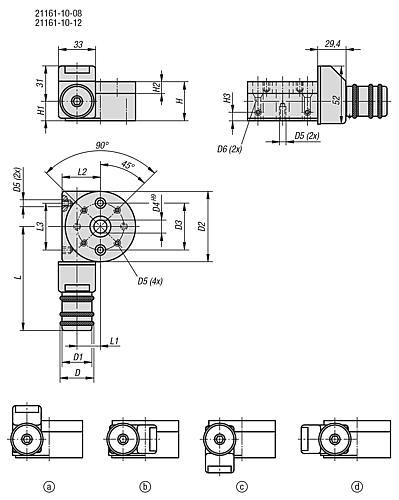

Zeichnungshinweis:
Einbaulage des Positionsanzeigers:
a) oben (Standard)
b) rechts
c) unten
d) links
Alle Senkungen nach DIN 74-Bm (D6)
