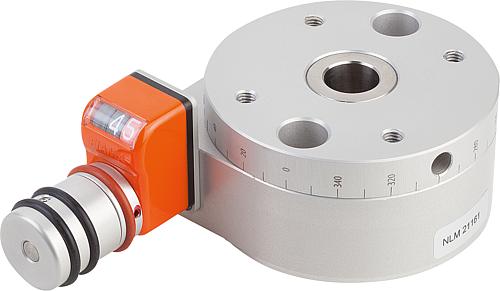

Werkstoff:
Grundkörper und Rundtisch Aluminium-Legierung, eloxiert.
Spindel Stahl, einsatzgehärtet.
Spindellagerung Gleitlager, wartungsfrei.
Positionsanzeiger Kunststoff.
Ausführung:
Radialspiel der Drehachse < 0,015 mm.
Axialspiel der Drehachse < 0,02 mm.
Wiederholgenauigkeit < 0,05°.
Spindel selbsthemmend.
Bestellbeispiel:
nlm 21161-08
Hinweis:
Der Verstellweg beträgt 360°, ohne Endanschlag.
Der Positionsanzeiger zählt in 0,1° Schritten im Uhrzeigersinn aufsteigend von 0,0° bis 9,9°. Der Rundtisch bewegt sich dabei gegen den Uhrzeigersinn. Eine Skala am Umfang des Rundtisches zeigt 10° Schritte an.
Die Einbaulage des Positionsanzeigers kann durch Demontage des Drehgriffs und anschließendem Lösen von zwei Kreuzschlitzschrauben in 4 Stellungen fixiert werden.
Übersetzungsverhältnis:
21161-08 = 50:1
21161-12 = 55:1

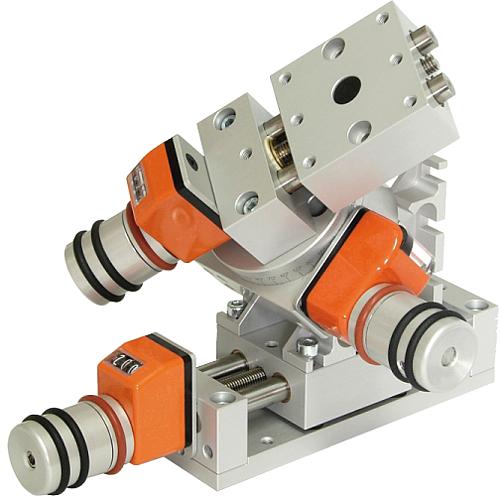

Der Positionier-Rundtisch kann im Baukastenprinzip in seiner Baugröße unkompliziert kombiniert werden.

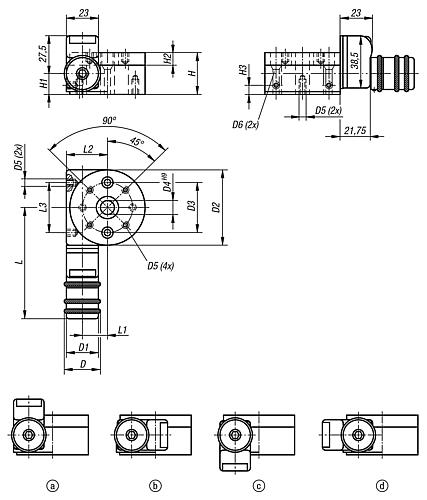

Zeichnungshinweis:
Einbaulage des Positionsanzeigers:
a) oben (Standard)
b) rechts
c) unten
d) links
Alle Senkungen nach DIN 74-Bm (D6)
