Werkstoff:
Grundkörper und Rundtisch Aluminium-Legierung, eloxiert.
Spindel Stahl, einsatzgehärtet.
Spindellagerung Gleitlager, wartungsfrei.
Ausführung:
Radialspiel der Drehachse < 0,015 mm.
Axialspiel der Drehachse < 0,02 mm.
Wiederholgenauigkeit < 0,05°.
Spindel selbsthemmend.
Bestellbeispiel:

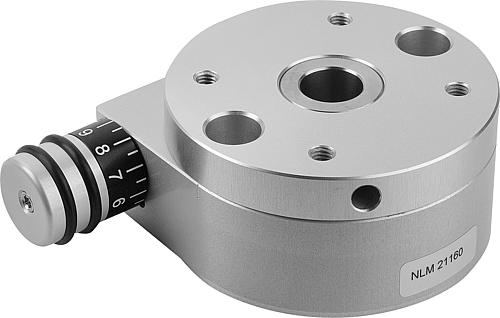

nlm 21160-08
Hinweis:
Der Verstellweg beträgt 360°, ohne Endanschlag.
Die Skaleneinteilung beträgt 10 Teilstriche.
Übersetzungsverhältnis:
21160-08 = 50:1
21160-12 = 55:1
21160-25 = 50:1

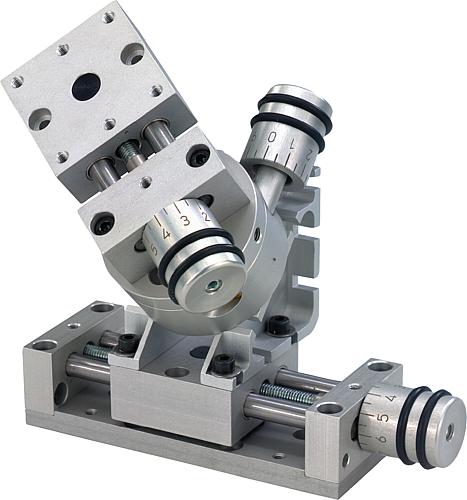

Der Positionier-Rundtisch kann im Baukastenprinzip in seiner Baugröße unkompliziert kombiniert werden.
Zeichnungshinweis:
Alle Senkungen nach DIN 74-Bm (D6)
