Werkstoff:
Aluminium.
Bestellbeispiel:
nlm 42780-45-1590600431
Hinweis:
Die Palettenkupplung für das UNILOCK Spannmodul EGM 110-75 dient als Schnittstelle zwischen Spannpalette und Spannmodul bei einer Roboterautomation. Durch die kompakte Bauweise der Palettenkupplung ist eine Palettenbeladung extrem nah am Maschinentisch möglich.
Die Palettenkupplung wird über den UNILOCK Spannbolzen vom Spannmodul am Roboter eingezogen. Die Verdrehsicherung um die Mittellängsachse erfolgt über einen Zylinderstift an der Stirnseite der Palettenkupplung.
Montage:
Bei der Montage der Palettenkupplung an der Palette ist das maximale Drehmoment der Befestigungsschrauben einzuhalten.
Anzugsmoment für Befestigungsschrauben DIN EN ISO 4762 M12 10.9: 92 Nm.
Vorteile:
– Kompakte Bauweise.
– Geringes Gewicht.
– Positionierung über Kurzkegel.
Lieferumfang:

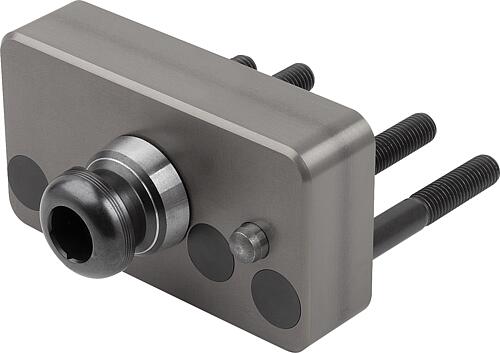

– 1x Palettenkupplung mit Spannbolzen.
– 4x Befestigungsschrauben DIN EN ISO 4762 M12 10.9.
Zubehör:
UNILOCK Spannmodul EGM 110-75 (42780-40).
