Werkstoff:
Vergütungsstahl.
Ausführung:
brüniert.
Bestellbeispiel:
K1695.101
Montage:
1. Feststellschraube in Bundbuchse, Spannexzenter und Spanneinheit einführen und auf der Grundplatte fest einschrauben.
2. Durch Anziehen des Spannexzenters mithilfe eines Gabelschlüssels wird das Werkstück gespannt.
Vorteile:
– Kompaktes Design
– Schnelles und einfaches Spannen von Bauteilen
– Niederzugfunktion

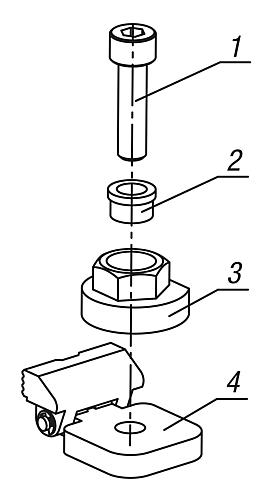

Zeichnungshinweis:
1) Feststellschraube
2) Bundbuchse
3) Spannexzenter
4) Spanneinheit
