Werkstoff:
Außengehäuse Aluminium. Schlitten und Lagerung Stahl.
Ausführung:
Außengehäuse schwarz eloxiert. Schlitten und Lagerung geschliffen. Innenteil gehärtet.
Bestellbeispiel:
nlm 21035-030080
Hinweis:

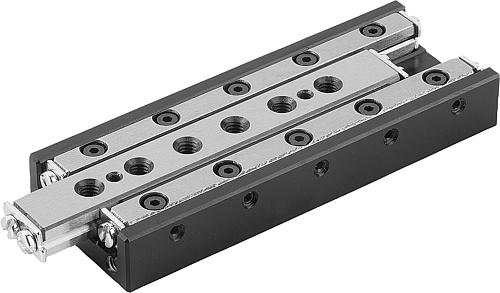

Die rollengelagerten Schlittenführungen sind sehr leichtgängig und über die Schrauben „N“ unter Vorspannung justiert.
Die Befestigungsbohrungen „K“ können sowohl als Gewinde- als auch als Durchgangsbohrungen genutzt werden.
Die angegebenen zulässigen Belastungswerte (F) sind für eine Lebensdauer von 1 Million Hüben ausgelegt.
Die Drehmomentwerte gelten nur bei mittig stehendem Schlitten.
F = Tragfähigkeit bei dynamischem oder statischem Lastfall.
TI = Anzahl der Befestigungsbohrungen E3/K im Innenteil.
TA = Anzahl der Befestigungsbohrungen E1/M im Außenteil.
GI = Anzahl der Bohrungsreihen im Innenteil.
K = Gewinde M4 mit Senkung für M3 nach DIN 974-1.
