Werkstoff:
Nabe Aluminium.
Balg Edelstahl.
Ausführung:
Blank.
Bestellbeispiel:
K1885.00100351010
Hinweis:

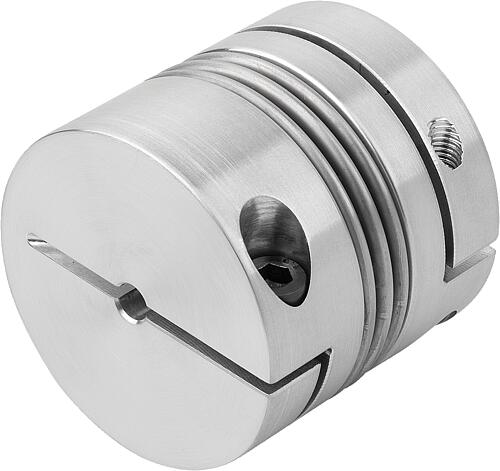

Metallbalgkupplungen mit hoher Verdrehsteifigkeit. Der Metallbalg gleicht axialen, radialen und winkeligen Wellenversatz bei geringen Rückstellkräften aus. Mit Klemmnaben zur Wellenbefestigung.
Sie werden bevorzugt eingesetzt wenn eine präzise Positions- und Bewegungsübertragung erforderlich ist wie z.B. Servomotoren in Werkzeugmaschinen, Verpackungsmaschinen, Holzbearbeitungsmaschinen und in der Automatisierungstechnik.

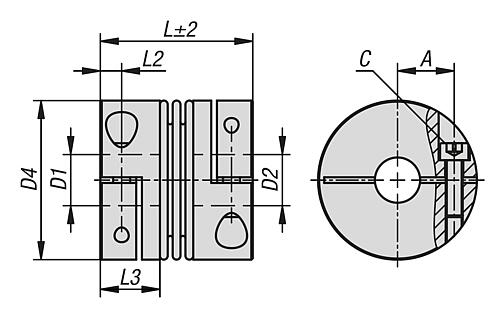

Die Größe 200 besitzt entgegen der Zeichnung, nur einen 2-Wellen-Metallbalg.
Temperaturbereich:
-30 °C bis +120 °C.
Montage:
Die Metallbalgkupplungen haben eine H7 Passung. Das empfohlene Passungsspiel beträgt 0,02 mm – 0,05 mm. Dieses Passungsspiel und das Einölen der Wellenzapfen erleichtern die Montage und Demontage.
Der Metallbalg darf bei der Montage und Demontage max. 3-fach über die im Katalog angegebenen zulässigen Verlagerungswerte verformt werden. Vermeiden Sie jegliche Kraftanwendung.
Auf Anfrage:
Gewünschte Nabenbohrungen D1 und D2 separat mit Toleranzklasse oder -feld.
Passfedernut nach DIN 6885. Größtmögliche Bohrung bei Passfedernut bitte beachten.
