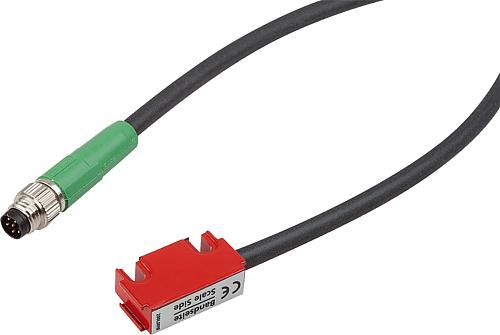

Werkstoff:
Gehäuse Aluminium.
Kabelmantel PUR.
Ausführung:
Kompakte Bauform von Sensor und Stecker.
M8-Steckverbinder, 6-polig, 1x Stift (E15).
Anschlusskabel 6-adrig ø 5,2 mm.
Biegeradius Kabel >= 52 mm (dynamisch).
Bestellbeispiel:
K1658.010001
Hinweis:
Arbeitet mit Magnetbändern K1663.
Der Leseabstand zwischen Sensor und Band muss 0,1 bis 2 mm betragen.
Die Speisung der Betriebsspannung und Stromaufnahme des Sensors erfolgt über die Folgeelektronik.
Die Systemgenauigkeit, Wiederholgenauigkeit und Verfahrgeschwindigkeit ist abhängig von der Folgeelektronik.

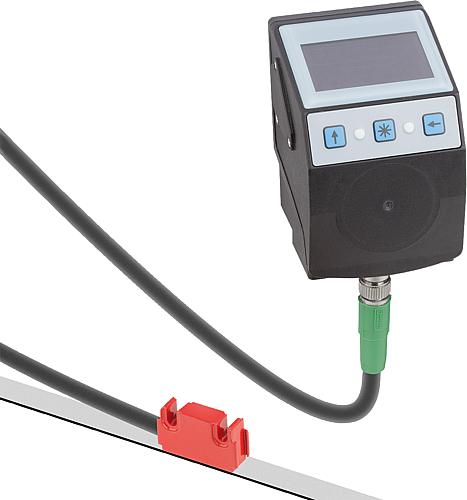

Steckbarer Anschluss an die Positionsanzeiger K1657.
Temperaturbereich:
– Umgebungstemperatur 0…60 °C
– Lagertemperatur -10…70 °C
Montage:
Die Montage ist anhand der beiliegenden Benutzerinformation durchzuführen.
A) Leseabstand Sensor/ Band = 2 mm
B) seitlicher Versatz ± 2 mm
C) Fluchtungsfehler ± 3°
D) Längsneigung ± 1°
E) Seitenneigung ± 3°
Zubehör:
Positionsanzeiger K1657.
Magnetbänder K1663.
Beachten:
Relative Luftfeuchtigkeit 100%. Eine Betauung ist zulässig (Sensorkopf).
Technische Daten:
– Schutzart IP 67; EN 60529 (Sensorkopf)
– Schockfestigkeit 2000 m/s², 11 ms; EN 60068-2-27
– Vibrationsfestigkeit 200 m/s², 50 Hz…2 kHz; EN 60068-2-6

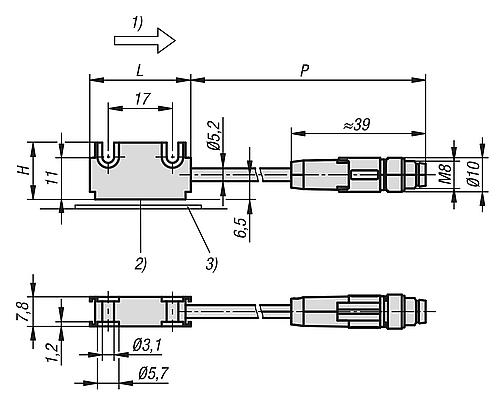

Zeichnungshinweis:
1) Sinus vor Cosinus
2) aktive Messfläche
3) Magnetband
