Werkstoff:
Schienen Stahl.
Schrauben Stahl.
Passfeder Edelstahl.
Verschlussstopfen Kunststoff.
Ausführung:
Schienen blank und gehärtet.
Schrauben Stahl galvanisch verzinkt.
Bestellbeispiel:
nlm 21355-310X0500
Hinweis:

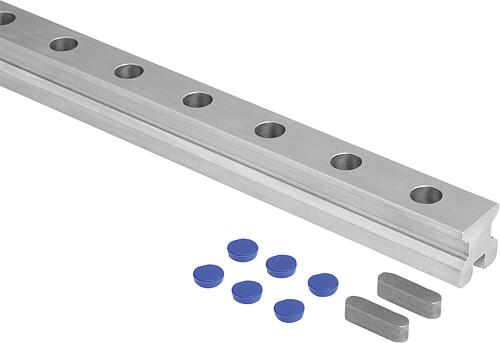

Die Linearführungsschienen sind von oben anschraubbar. Auf diesen können ein oder mehrere Rollenführungswagen montiert werden. Für das Zusammensetzen mehrerer Linearführungsschienen eignen sich die Linearführungsschienen mit zweiseitiger Nut. Dadurch ist ein einfaches Zusammensetzen der Schienen mittels einer Passfeder möglich.
Verschlussstopfen werden immer standardmäßig in Blau RAL 5002 mitgeliefert.
Weiter passend zum System:
Rollenführungswagen für Linearführungsschienen gerade 21350.
Rollenführungswagen für Linearführungsschienen 21351.
Linearführungsschienen kurvig 21356.
Zylinderschrauben mit Innensechskant 07160 mit M5-Gewinde für Baugröße 2 oder M8-Gewinde für Baugröße 3.
Vorteile:
Komplexe Geometrien aus gebogenen und geraden Linearführungsschienen können erstellt werden.
Auf Anfrage:
Einseitige Nut.
Verschlussstopfen in weiteren Farben.
Weitere Längen (L max = 4000 mm).
Diamantbeschichtung.
Lieferumfang:
Verschlussstopfen Blau RAL 5002.
Passfedern (bei Ausführungen mit Nut).
Zubehör:
Passfedern 03288-06X22 und 03288-106X22 für Baugröße 2, 03288-08X28 und 03288-108X28 für Baugröße 3.
