Werkstoff:
Lastbügel und Anschraubbügel Stahl.
Schraube und Buchse Stahl.
Ausführung:
Lastbügel und Anschraubbügel geschmiedet und hochfest vergütet. 100% elektromagnetische Rissprüfung, Kunststoffbeschichtet, gelb.
Schraube Festigkeitsklasse 10.9 oder höher. 100% elektromagnetische Rissprüfung.
Buchse galvanisch verzinkt.
Bestellbeispiel:
nlm 07725-08016
Hinweis:

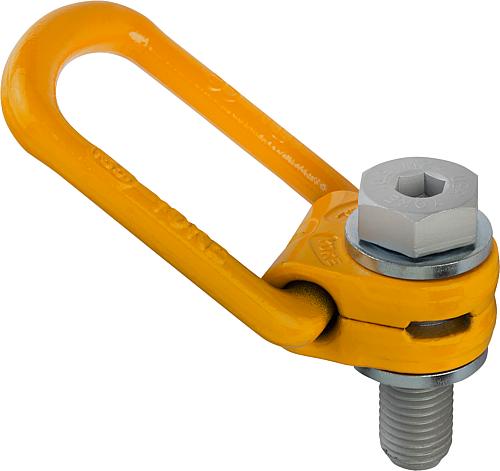

Der Lastbügel ist klappbar, 360° drehbar und trägt die volle Last in jeder Zugrichtung. Eine integrierte Feder hält den Lastbügel in jeder Lage. Die Nenntragfähigkeit ist auf dem Lastbügel sichtbar angegeben. Sie gilt für den belastungsungünstigsten Fall (siehe Tabelle). Die Prüfkraft beträgt das 2,5-fache der zulässigen Tragfähigkeit. Mit unverlierbarer jedoch demontierbaren Sechskantschraube. Die Lastbügel entsprechen der Maschinenrichtlinie und sind BG-geprüft.
Temperaturbereich:
von -40 °C bis 100 °C = 100% Tragfähigkeit
bis 200 °C = 85% Tragfähigkeit
bis 250 °C = 80% Tragfähigkeit
bis 350 °C = 75% Tragfähigkeit
Die angegebenen Belastungswerte gelten für eine Mindesteinschraubtiefe von 1,5x Gewinde-Nenndurchmesser in Stahl mit einer Mindestzugfestigkeit von 363 N/mm².
