Werkstoff:
Spindel Stahl 1.1213.
Mutter Stahl 1.3505.
Abstreifer Kunststoff.
Ausführung:
Spindel gerollt, induktiv gehärtet auf 62 ±2 HRC und poliert.
Mutter geschliffen, Laufbahn induktiv gehärtet auf 62 ±2 HRC und poliert.
Bestellbeispiel:
nlm 24060-16052X0600
(Gesamtlänge L mit angeben)
Für die Endenbearbeitung ist eine detaillierte Kundenzeichnung erforderlich.
Hinweis:

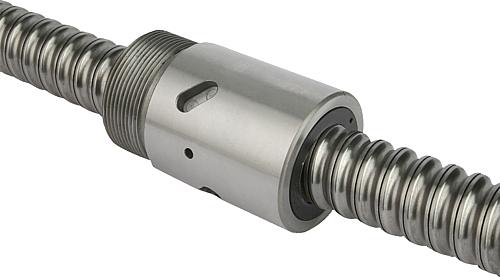

Kugelgewindetriebe mit gotischem Spitzbogenprofil mit 5 mm oder 10 mm Steigung. Eingängig, rechtssteigend. Kugelgewinde-Zylindermutter mit Einschraubgewinde nach ISO 3408 (DIN 69051).
Gefertigt nach Genauigkeitsklasse C7 (Toleranz ±50 µ / 300 mm). Ohne Vorspannung, mit Axialspiel P0 (max. 0,08 mm).
Die Einschraub-Zylindermutter in der Größe D=16 ist ohne Abstreifer.
Auf Anfrage:
Kugelgewindespindeln fertigen wir nach Ihren Wünschen auf Grundlage einer detaillierten Zeichnung.
Max. Herstelllängen 5600 mm.
Andere Genauigkeitsklassen und Vorspannungen lieferbar (siehe Technischer Hinweis).
Achtung:
Die Einschraub-Zylindermutter darf nicht ohne Montagehilfe von der Spindel entfernt werden, da sonst die Kugeln herausfallen.
Zeichnungshinweis:
M) Schmierbohrung
