Werkstoff:
Schraube Vergütungsstahl, Festigkeitsklasse 10.9.
Kugel Wälzlagerstahl.
Ausführung:
Schraube schwarz. Kugel gehärtet, blank.
Bestellbeispiel:
K0383.50820
Hinweis:
Mit der abgeflachten Kugel können nicht planparallele Flächen verzugsfrei geklemmt, gespannt oder unterstützt werden, weil sich die beweglich gelagerte Kugel bis zu 9° anpasst.
Längere Ausführungen wurden speziell für den Einsatz als “Klebestifte” konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können.
Zeichnungshinweis:
Form BV: abgeflachte Kugel mit Verdrehsicherung

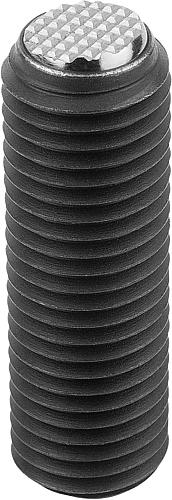

Form FV: abgeflachte Kugel, geriffelt mit Verdrehsicherung
