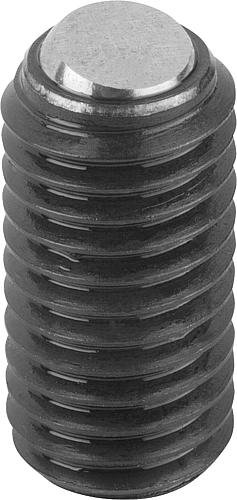

KUGELDRUCKSCHRAUBE OHNE KOPF, FORM:B KUGEL AUS STAHL, M08, L=10,3, VERGÜTUNGSSTAHL,

Werkstoff:

Schraube Vergütungsstahl, Festigkeitsklasse 10.9.
Kugel Wälzlagerstahl oder POM.

Ausführung:

Schraube schwarz.
Kugel gehärtet, blank.

Bestellbeispiel:

nlm 07110-41012

Hinweis:

Mit der abgeflachten Kugel Form B, C oder F können nicht planparallele Flächen verzugsfrei geklemmt, gespannt oder unterstützt werden, weil sich die beweglich gelagerte Kugel bis zu 9° anpasst.
Längere Ausführungen wurden speziell für den Einsatz als “Klebestifte” konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können.

Zeichnungshinweis:

Form B: Kugel aus Stahl
Form C: Kugel aus POM
Form F: Kugel aus Stahl, geriffelt
