Werkstoff:
Aluminium EN AW-6082.
Gehäuse des Steckers, Stahl.
Ausführung:
Schwarz eloxiert.
Bestellbeispiel:
K1825.08
Hinweis:

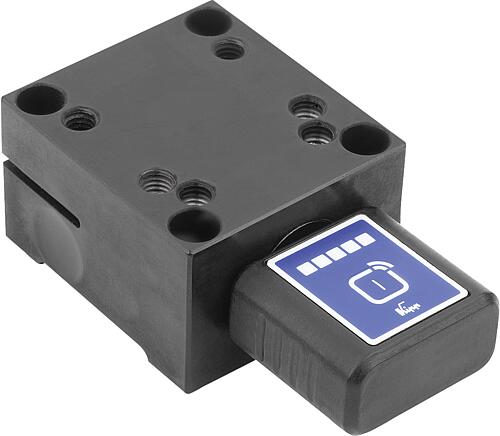

Der Kraftsensor ermöglicht den Vergleich der Kraft, mit dem ein Werkstück gespannt wird, mit einem vorher definierten Sollwert. In der Bedienungsanleitung ist die Einstellung des Sollwertes beschrieben. Wird der Kraftsensor mit einem Bluetooth-Modul ausgestattet, kann die Kraft elektronisch erfasst und verarbeitet werden. Die Stromversorgung des Kraftsensors erfolgt durch das Bluetooth-Modul, welches bei Bedarf ohne Neukonfiguration ausgetauscht werden kann. Das Bluetooth-Modul K1831 kann mittels USB-Typ-C mit dem Kraftsensor verbunden werden.
Anwendung:
Mit Hilfe des Kraftsensors kann der Spannvorgang kontrolliert werden.
Temperaturbereich:
0 °C bis +65 °C.
Montage:
Der Kraftsensor wird mit DIN-12-Schrauben durch die Bohrung D1 auf dem Montagetisch befestigt. Erst danach kann der Schnellspanner mit Schrauben durch die Bohrungen D2 am Kraftsensor befestigt werden.
Zubehör:
Bluetooth-Modul K1831.
Gateway K1494.
Passend zu K1825.06:
K0660.004001
K0660.004000
K0660.004003
K0660.106001
K0660.106000
K0660.106003
K0660.006101
K0660.006100
K0660.006103
K0660.106101
K0660.106100
K0660.106103
K0662.006001
K0662.006000
K0662.006003
K0662.106001
K0662.106000
K0662.106003
K0662.006101
K0662.006100
K0662.006103
K0662.106101
K0662.106100
K0662.106103
K1255.001600
K1255.001800
K1255.101600
K1255.101800
Passend zu K1825.08:
K0660.008001
K0660.008000
K0660.008003
K0660.108001
K0660.108000
K0660.108003
K0660.008101
K0660.008100
K0660.008103
K0660.108101
K0660.108100
K0660.108103
K0662.008001
K0662.008000
K0662.008003
K0662.108001
K0662.108000
K0662.108003
K0662.008101
K0662.008100
K0662.008103
K0662.108101
K0662.108100
K0662.108103
K1255.002400
K1255.002600
K1255.102400
K1255.102600
Technische Daten:
Siehe technischer Hinweis.
Sicherheit:
Kraftsensoren sind nicht für den Schutz von Menschen geeignet.

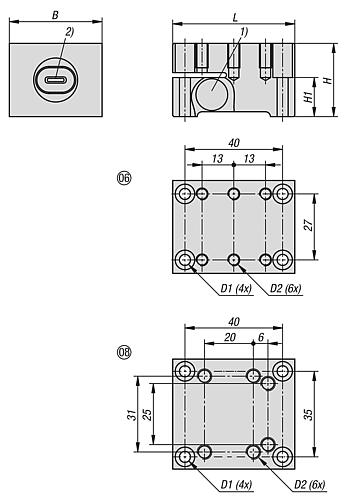

Zeichnungshinweis:
1) Kraftsensor
2) USB-Typ-C
