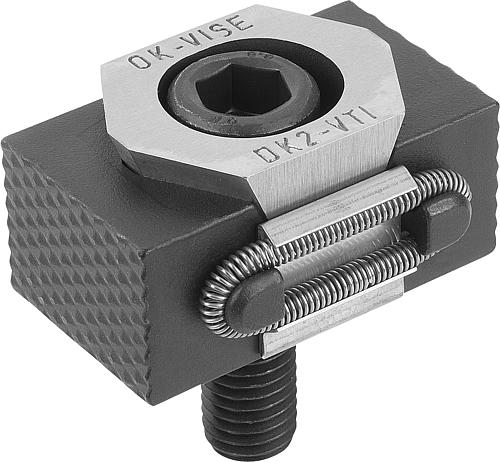

Werkstoff:
Grundkörper Werkzeugstahl.
Spannsegmente Werkzeugstahl (30 HRC).
Ausführung:
Grundkörper gehärtet.
Spannsegmente brüniert.
Keilflächen geschliffen.
Bestellbeispiel:
nlm 04526-12
Hinweis:
Die Besonderheit der Keilspanner liegt in der Bearbeitungszugabe pro Spannbacke von 3 mm für die Ausführung 04526-08 und 5 mm für die Ausführungen 04526-12 und 04526-16.
Diese Längenzugabe ermöglicht, dass an die Werkstückgeometrie angepasste Formen eingearbeitet werden können (siehe Abb.).
Die Spannbacken der Ausführung 04526-08 und 04526-0810 haben keine Riffelung.
Verschiebeweg bei Bestellnummer:
04526-08 = ±0,5 mm
04526-12 = ±1,0 mm
04526-16 = ±1,5 mm
Auf Anfrage:
Spannsegmente mit eingearbeiteter Form oder anderer Härte.

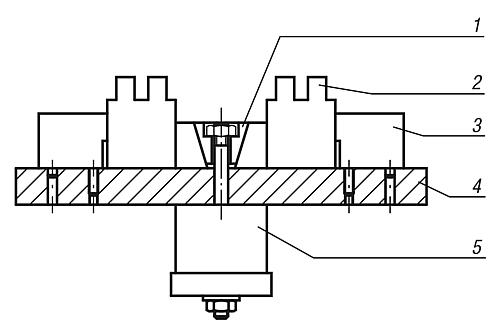

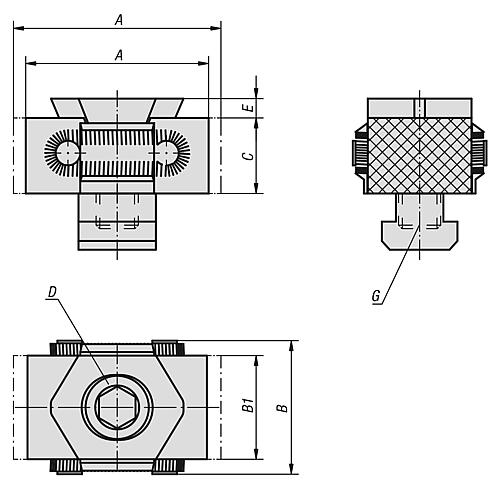

Zeichnungshinweis:
D) Zylinderschraube DIN 912
1) Keilspanner
2) Werkstück
3) Gegenhalter
4) Grundplatte
5) Hydraulik/Pneumatikzylinder
