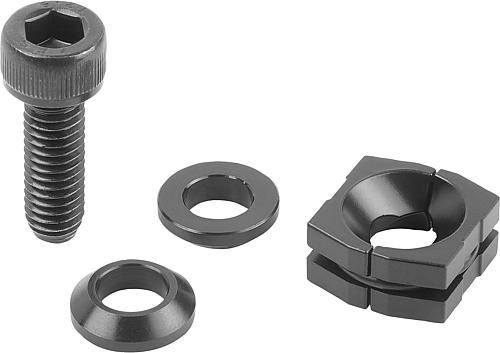

KEILSPANNER GLATT MIT ZYLINDERSCHRAUBE, FORM:B D=M05X16, L=9,6, STAHL GEHÄRTET UND BRÜNIERT

Werkstoff:

Vergütungsstahl.

Ausführung:

Spannbacken gehärtet (33-39 HRC) und brüniert.

Hinweis:

Die Keilspanner eignen sich durch ihr Funktionsprinzip für Mehrfachaufspannung.
Durch die Keilflächen werden große Spannkräfte erreicht.
Keilspanner mit Niederzugwirkung.

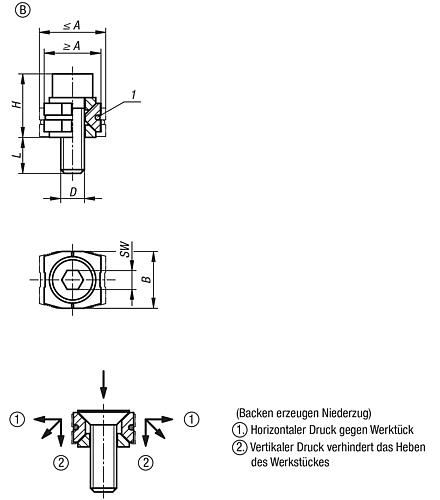

Zeichnungshinweis:

Das Maß L bezieht sich auf das Maß =A.
Das Maß H bezieht sich auf das Maß =A.

1) O-Ring
